Wincc flexible能否用变量值来控制前景色和背景色
刘玉蓉
发布于2014-12-04 17:57
3
0
标签：

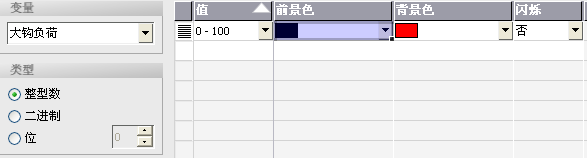

下图中0-100的值能否用一个变量来设置？
问题补充：
我的目的是跟zengzy说的一样，但我需要根据“大钩负荷”变量的值设置不同的颜色，比如正常绿色，低于下限黄色，高于上限是红色，要求上限和下限的阈值是可以设置的，
图片说明： 1，1
佳答案
你的意思应该是说0-100这个范围用变量来表示，这个功能winccflexible是没有的，但是你完全可以在PLC中来实现这个功能：在PLC中比较‘大勾负荷’和你的变量，如果小于等于置位一个标志位，如果大于则复位该标志位，然后把你画面中的‘大勾负荷’用标志位代替，当然显示范围就不是0-100了，而是1，如果你有超过2种颜色要显示，把标志位换成字就可以了。
