模拟量模块接线求教
刘玉蓉
发布于2014-12-04 17:57
37
0
标签：

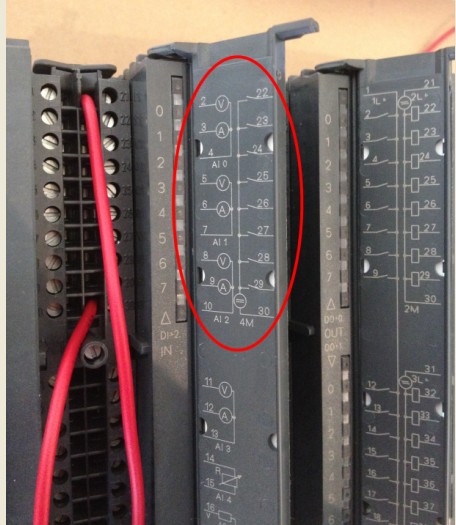

CPU314C-2PN/DP自带模拟量模块如图
1.难道不用接电源？接线端子图上没看到电源端子
2.传感器该怎么接啊？拿图中3.4.5端子来说，电压型该怎么接？电源型该怎么接？
新的模块，不敢乱接，所以来求教了。
图片说明： 1，模拟量模块
佳答案
不用接电源，已从内部取了。电压型传感器输出的正负信号直接接3和5。电流型传感器是4线制的话输出的正负信号直接接4与5，如果是2线制的话中间再串入直流24的电源就可以了。放心大胆的就这么来，捕捉不到信号倒下线头，再不济可以加个隔离变送器，一般是不用隔离变送器的。
