WinCC如何利用复选框和按钮来设置变量的数值？

刘玉蓉发布于2014-12-03 17:11 22 0 标签：

WinCC初学者，有一点电路基础，知道西门子控制系统工作原理。
工作之后才接触到WinCC，之前对这些一无所知。
现在对车间的WinCC系统做一些微调，可是碰到一个问题，很是棘手，还请细心作答。
大概有20多个变量。（开关量）
举个例子：
设3个变量,a,b,c.
两个按钮0,1.
复选框1,a
复选框2,b
复选框3,c
按钮0 按钮1
按钮0的作用是赋予其中至少1个复选框变量的值为0.
按钮1的作用同上，不过赋值是1.
请问这个功能怎么实现？

您回答的越详细，对我帮助越大！

佳答案

1.首先，我觉的你对复选框的理解不太清楚。复选框允许操作员选择多个相应的复选框，一个复选框可以创建32 个方框，每个方框由一个32 位的字中的其中一个位来表示。在缺省状态下可激活复选框，这样用户只要按需改变缺省数值，复选框通过提供相应的动态属性集成到进程中。

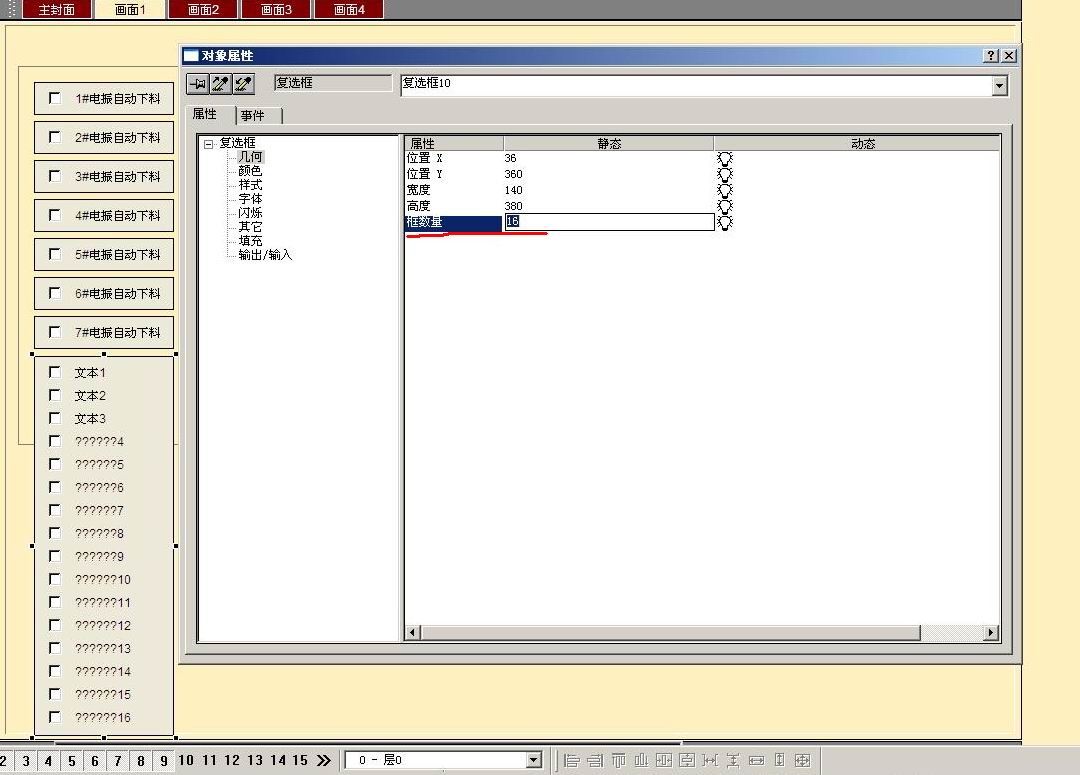

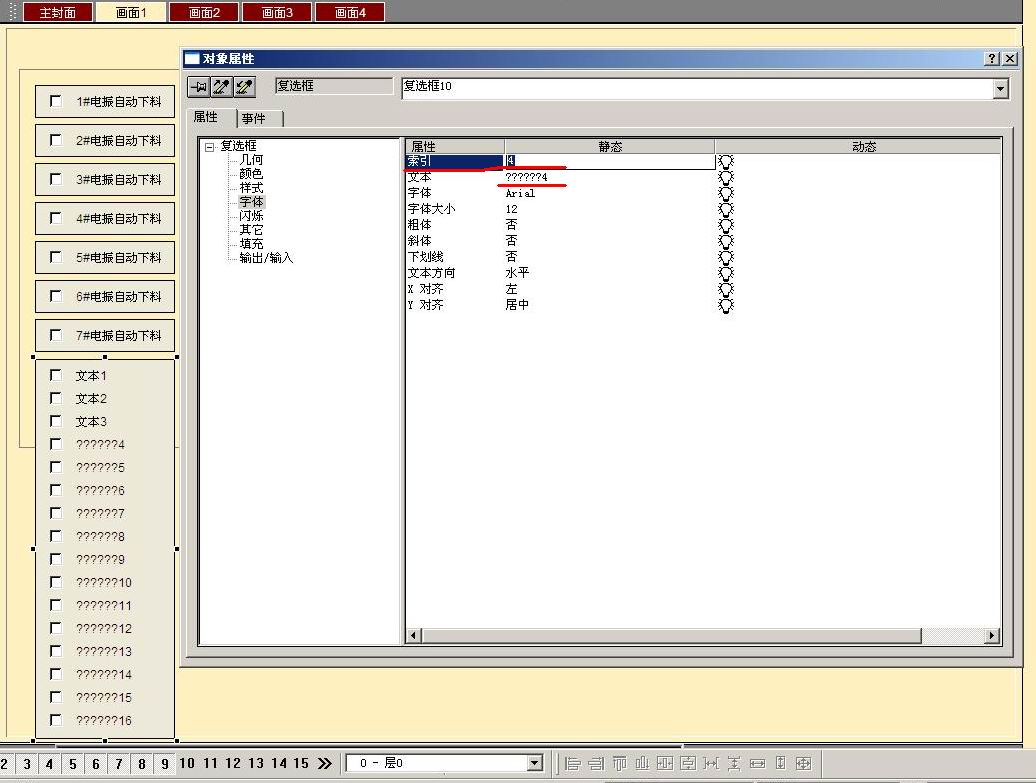

2.在复选框属性几何里“框数量”指定所选对象的总的方框数，对于每一个对象，多可以创建32 个方框。同时在字体属性组中的“索引”属性里双击改变其数值，可选择属性组。在“文本”属性可修变新建框的设定标签。在输入输出域“选择框”属性，可设置把复选框中的哪个域显示为激活状态（同时可启用多个框），为了激活域相应的位必须为数值“1”。在静态属性里用指定为十六进制形式表示。

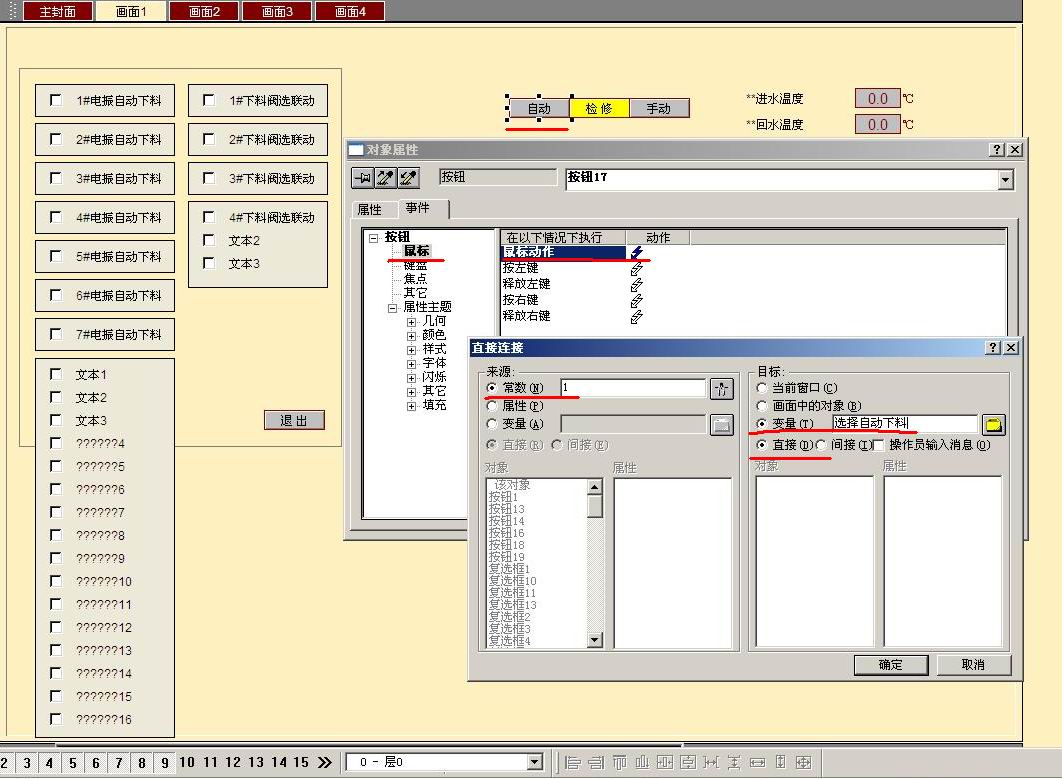

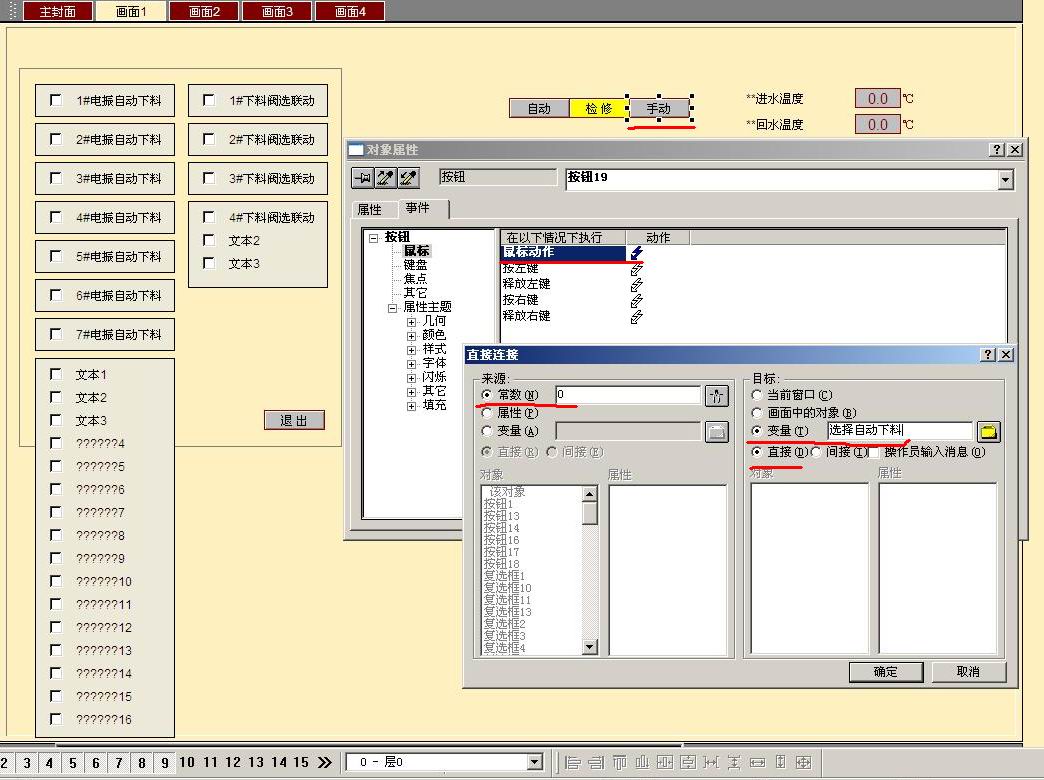

3.使用按钮进行置0和置1可采用选择变量，直接置常数0和1。
4.可能文字不太好表达，我做了几张图，请参考上传图片。
