CP341 Modbus通讯与电脑仿真测试
刘玉蓉
发布于2014-12-03 17:10
5
0
标签：
电脑串口通过232转485转换器，连接到主站CP341(rs485/422),电脑安装了modbusslave软件作为从站进行数据发送接收。但是始终无法接收到数据。程序调试均按照文档A0081-modbus master部分设置连接。
问题1：cp341是否可以通过232->485单向转换器与PC进行连接调试？
问题2：接线是否需要把cp341 15针485口的2-4短接，9-11短接然后接到232/485转换器上？
问题3：如果不是以上两个原因请问还有其他什么可能？
问题补充：

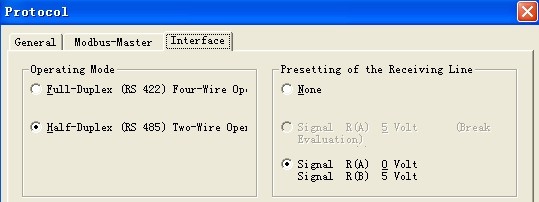

针对下面回答，补充下问题的背景：1.cp341参数设置选择了RS485半双工模式，而且选择了RA（0V），RB（5V），如下图所示

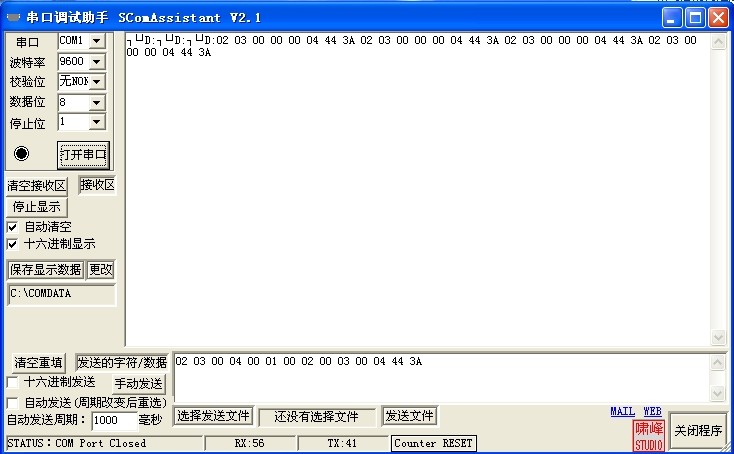

2.每次触发指令发送为，cp341TX指示灯会闪动一下，而且通过串口助手能收到cp341指令：（02 03 00 00 00 04 44 3A），如下图所示。
3.为什么modbus slave软件模拟还是接收不到返回值了？

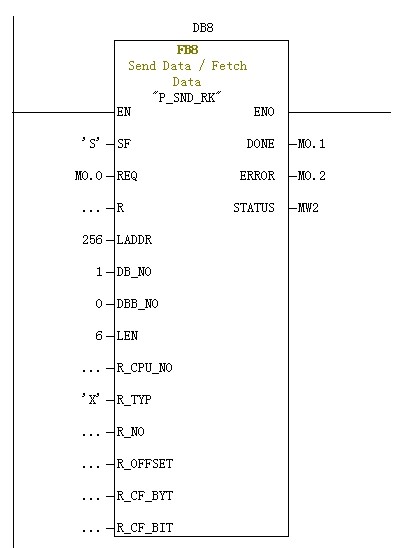

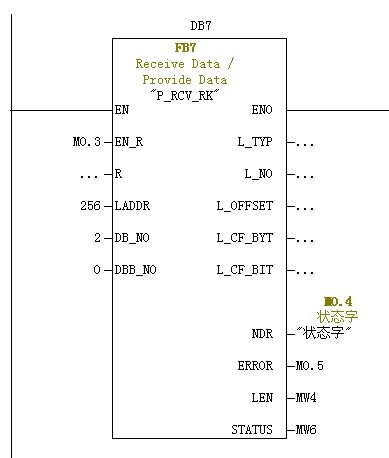

图片说明： 1，通讯设置 2，cp341指令发送程序 3，接收程序 4，串口调试助手接收到的指令
佳答案
针对您提问的问题，本人作出如下回答：
问题1：cp341可以通过232->485单向转换器与PC进行通讯的，只是需要注意一下方向。
问题2：是不需要短接的，因为你用的是485通讯，如果采用422协议半双工的话是需要短接的。
问题3：根据你的问题补充，既然串口调试助手能够接收到数据，说明CP341的发送是没有问题的，既然如此，建议你检查一下所编写的程序，针对相关手册，看一下有没有疏忽遗漏的地方。
