模拟量模块如何接PT100
刘玉蓉
发布于2014-12-03 17:10
11
0
标签：
问题如下

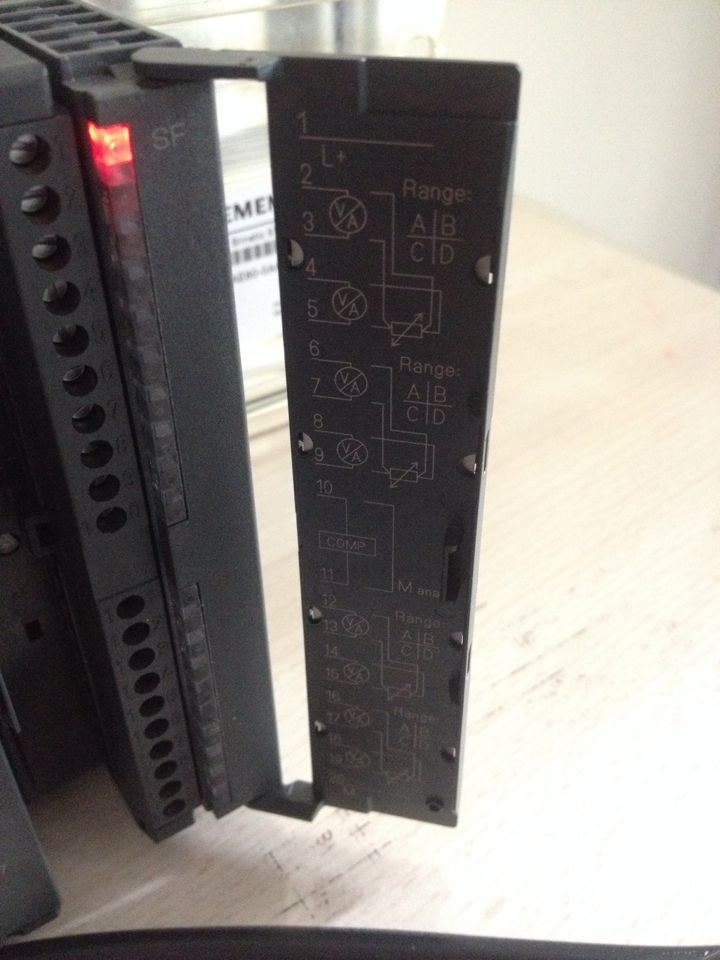

图片1为模拟量模块,
1.两线的测温PT100该接哪两个端子？三线的呢？
2.接PT100的话RANGE中该拨到ABCD哪个档？如果接模拟量电压呢？（没经验，怕拨错烧模块）
3.模块现在SF指示灯亮，是因为没给电源？
图片说明： 1，图片1
佳答案
1、两线制的：2，4短接接电阻一端，3，5短接接电阻另一端；三线制：2，4接电阻的双线，3，5短接接单线，或者2，4短接接单线，3，5接双线
2、看硬件组态，在硬件组态中ai模块输入信号组态中有一个测量范围measuring range，显示的是什么字母你就把多功能卡的那个字母对准模块上的箭头。
3、在线看硬件诊断信息，里面有这个指示的详细信息。比如有的模块你组态了断线报警，那么如果这个模块的通道没有接线，则也会sf亮。
