求解PLC上传不了的原因
刘玉蓉
发布于2014-12-01 17:29
13
0
标签：
PG/PC选择过；机架号，插槽号，目标站点也更新了，还是会报警 出错，求解，为何会这样，错在哪里？

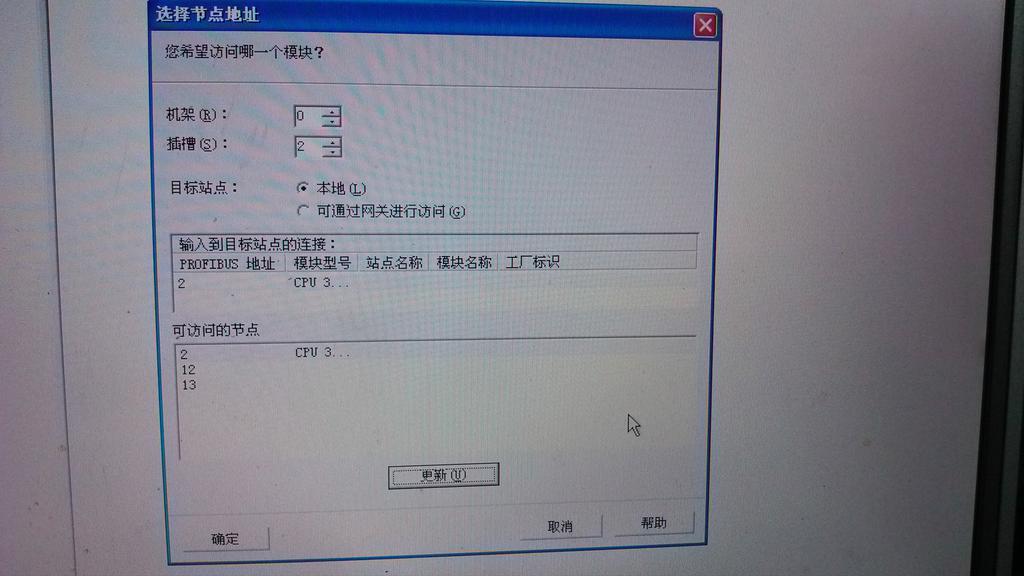

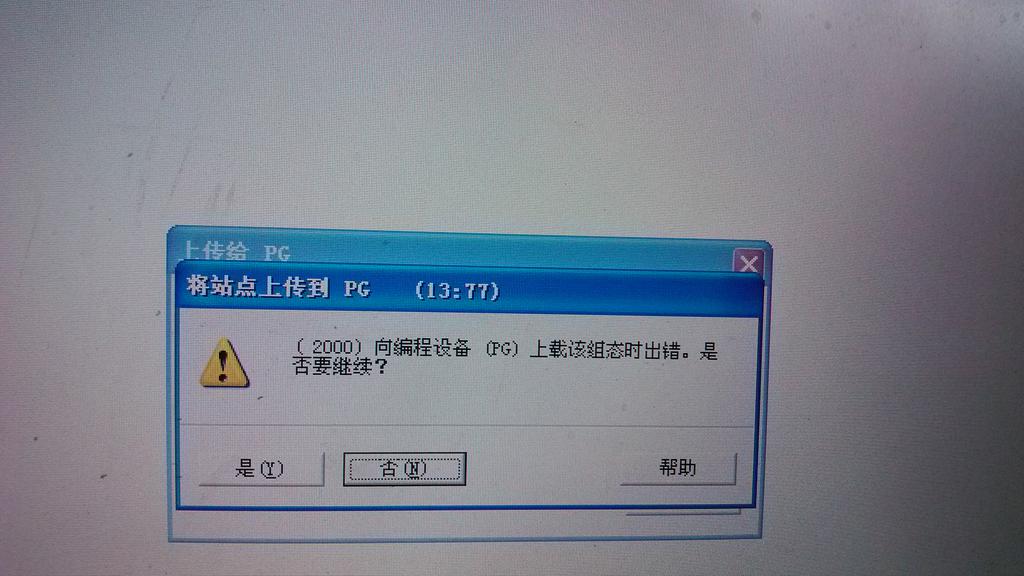

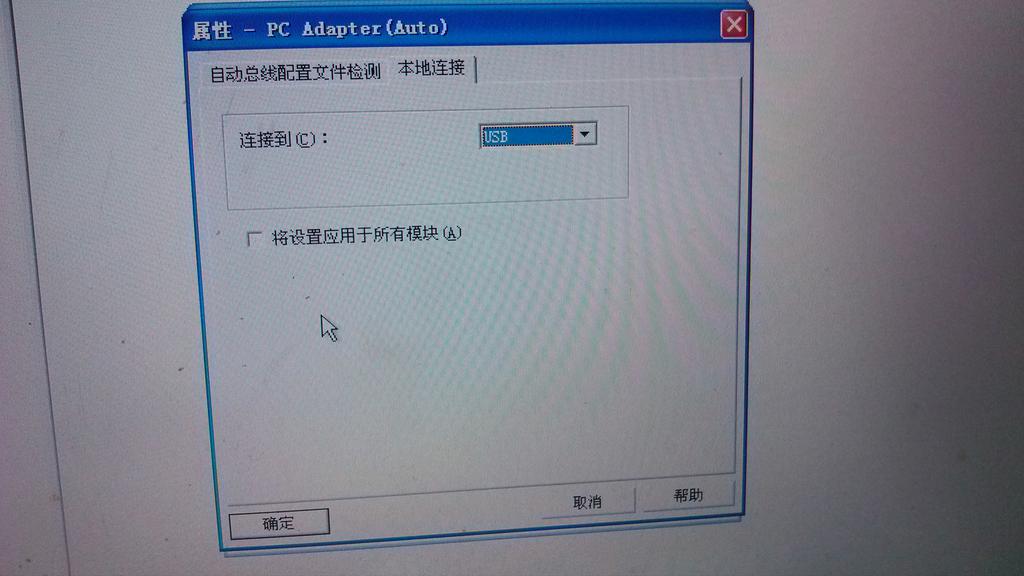

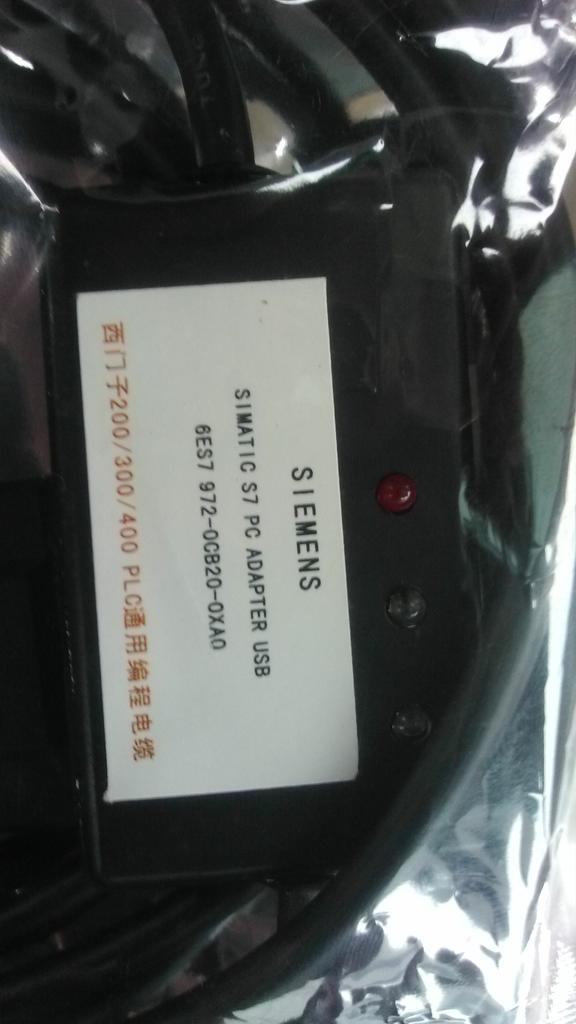

图片说明： 1，电缆线 2，选择的节点地址 3，PC Adapter属性 4，上载该组态时出错
佳答案
1、PG/PC选择了什么接口？
2、如果次就选择DP是不可以的。首先你要选用MPI口进行连接，能够通讯了才能更改称其他的口下载程序。即首先你的CPU上具备MPI和DP口，把次用MPI口进行通讯，在硬件组态里面需要把DP的设置一下（波特率可以设置到1.5M，不挂其他DP设备也没有关系），那么以后就可以使用profibus进行下载监控了，但你的电脑里面的PG/PC需要改成DP了
参见问题ID: 6677答案，连接：
https://www.ad.siemens.com.cn/service/answer/solution.asp?Q_id=6677&cid=1029
3、可以用MPI口进行连接：
下载是PG ——> PLC;
上传是PLC——>PG 。
上传：
首先要设置PLC与PG的通讯方式.
.在 SET PG/PC里面设置好。
. 在STEP7中，建立一个新的项目 （为空）
. 点击 PLC UPload station to PG
. 在出现对话框中，选择机架号 为0 设定 插槽号 2（一般设定）
. 选择通讯的地址,一般也为2。
即可。
“将站点上传到PG”是将整个站硬件组态和软件程序全部上载 。
