发酵罐的恒温控制在S7-300中怎样实现？
刘玉蓉
发布于2014-12-01 17:29
27
0
标签：

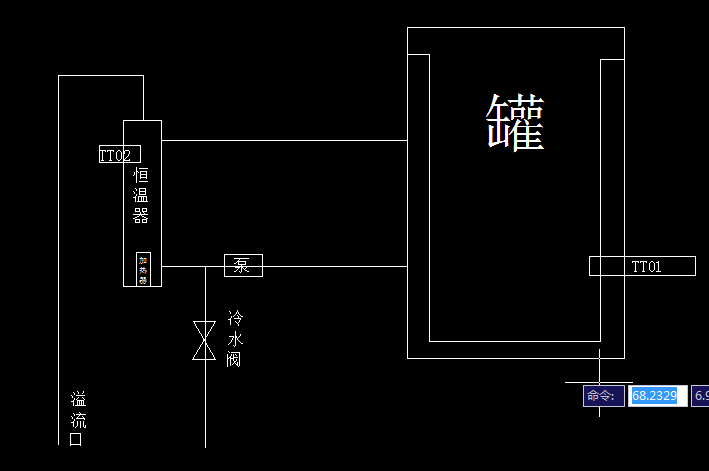

如图中所说，罐温度TT01由水温度TT02 来影响，控制加热器和进冷水阀改变水温度。
本人没做过两个温度反馈控制一个温度的PID控制，在S7-300中如何实现，好像又不是串级控制，完全没有头绪，所以求助各位，好能个简单实例！
图片说明： 1，发酵罐恒温控制图
佳答案
你这是分程控制呀！pid运算输出结果0~50%转换成0~27648给一路加热（设定值大于测量值则用高频脉冲加热，设定值和测量值误差越小，加热的频率越低），50%~100%输出给另一路进冷水（设定值小于测量值，差值越大，冷水阀开度越大）。
从pid控制来说你这是单回路控制，从整体来说，你的这个事单回路加分程控制。
