modbus RS485通讯终端电阻和通讯电缆接地

刘玉蓉发布于2014-12-01 17:29 9 0 标签：

对RS485通讯有些问题，需要请教。关于终端电阻，我在咱们这里查看了一些问答，Modbus通讯线缆超过50M需加330Ω的终端电阻。这个我不太理解，因为我在很多文档看到的都是120Ω，而且我们现场横河DCS的ALR121 RS485通讯卡终端电阻我量的就是120Ω，不知道哪位能给个定论。
另外，RS485通讯电缆如果选择6XV1-830-0EH10，那么是不是需要在网络两端都接地。如果有多个设备手拉手连接，是不是中间的屏蔽层要连接在一起，只是只有两末端接地？还请指导。

佳答案

1、Modbus通讯线缆超过50M需加330Ω的终端电阻。这个我不太理解？
看看上传的截图，这个截图截于下述文档中page21-43：
串口通讯模块的信息与使用（2004.03.30）》下载：
https://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0006
2、不知道哪位能给个定论？
不需定论，你在这方面接触的多了就明白了。终端电阻是起到防止数据反射的作用。对于不同的总线、不同的协议各个厂家给出的电阻阻值不同，没有什么值得奇怪的。
例如在PROFIBUS的标准协议*规定了2种网络电缆的各种参数，根据你所选择的网络电缆的类型的不同(A型或B型)，建议选择不同的终端电阻，主要是插针3和5之间的电阻不同(A型电缆为220Ω，B型电缆为150Ω)。西门子的DP接头总线终端器的终端电阻（220欧姆）下拉电阻（390欧姆）。
3、一般通讯线缆采用一端接地，这样没有电位差。

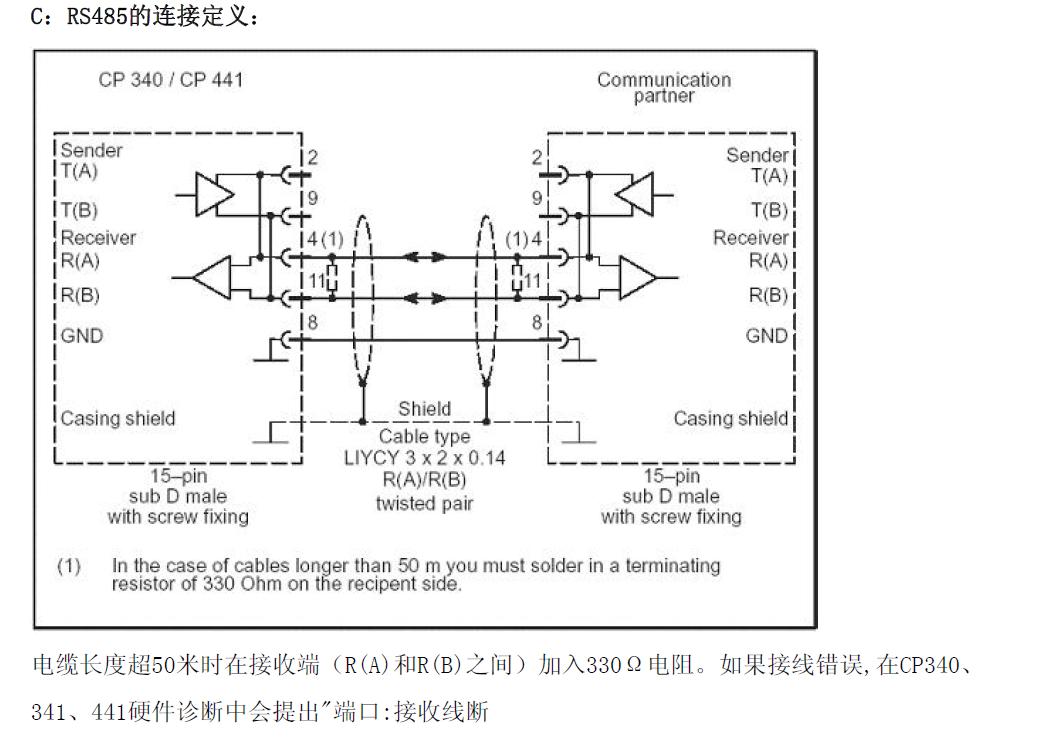

图片说明：1，超过50M需加330Ω的终端电阻
