梯形图转语句表
刘玉蓉
发布于2014-12-01 17:29
4
0
标签：

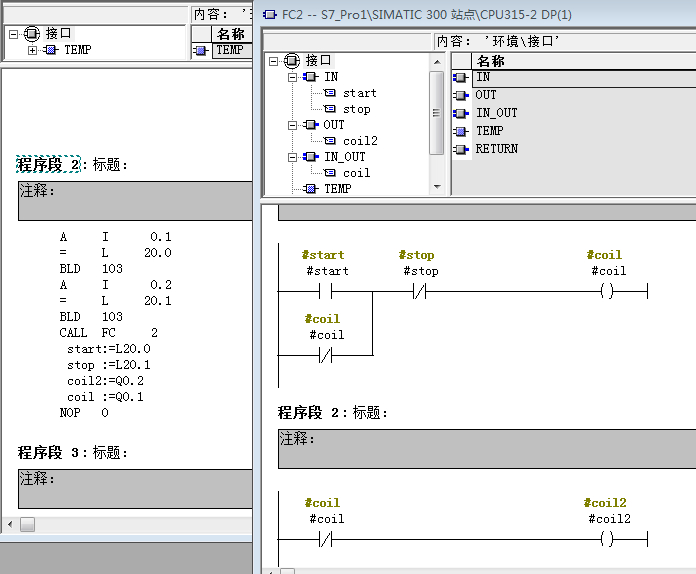

用梯形图写了个FC 在OB1中调用 在OB1视图选项中转换成STL后 为什么输入IN 参数都有一个L区地址与实参对应 而IN-OUT 和OUT 参数却没有呢 见图一 谁能帮我解释解释啊 搞不明白。。。实参和形参是怎么建立联系的。。
图片说明： 1，图一
佳答案
L是临时变量的意思。你需要明白，所有的梯形图都可以转化成语句表。不是所有的语句表都可以转化成梯形图。只有附和一定格式的语句表才可以转化成梯形图。比如你的这个句子。
如果只单纯的调用：
CALL FC2
start:= i0.1
stop:=I0.2
coil2:=q0.2
coil:=q0.1
是不能转化成梯形图的。虽然运算结果相同。
分析它的语句表，就看到，它只是把输入参数，写转移到临时变量，然后再把临时变量的值赋予形参。结果没有变化 。但是相当啰嗦。这也就是为什么STL要比梯形图执行效率好的原因。
