S7-200 Smart 怎么进行数模转化
刘玉蓉
发布于2014-12-01 17:29
5
0
标签：
300plc里面有Fc105和Fc106进行数模转换 但是200里面没有 我想转换怎么做，例如我有一个传感器是4--20mA的 量程0---100 请问怎么将这个模拟量转换成正确是数字量显示
佳答案
模拟量的输入/输出都可以用下列的通用换算公式换算：
Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl
其中：
Ov: 换算结果
Iv: 换算对象
Osh: 换算结果的高限
Osl: 换算结果的低限
Ish: 换算对象的高限
Isl: 换算对象的低限
4-20mA,经EM231转换为6400-32000，代入公式，可得：
VD0=[（AIW0-6400）/（32000-6400）]×100.0

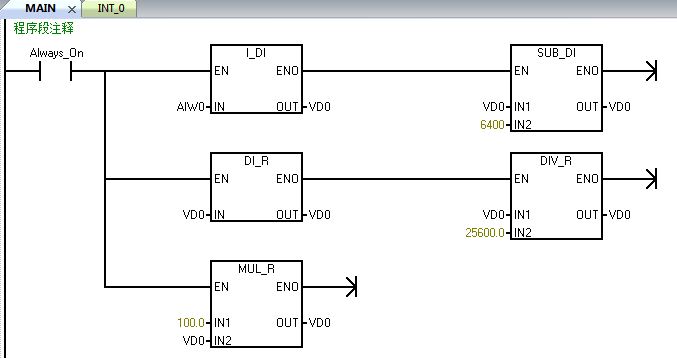

程序可参考下图：
参考资料：Micro ""n Power V1.1
