求s7-200自由通信
刘玉蓉
发布于2014-12-01 17:29
48
0
标签：
想用s7-200与一台蠕动泵进行自由通信，不知道程序怎么写（自己写了一个发送没有问题接收收不到数据）报文的形势是数据长度·e9·数据·校验码，一发一收就可以不用
问题补充：
发送的数据跟报文一样，就是接收的报文不对，

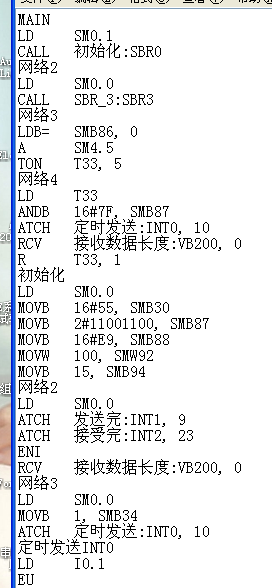

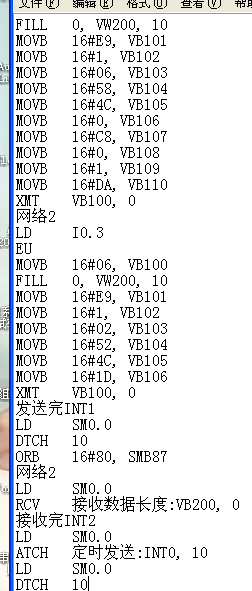

图片说明： 1，这是我写的程序 2，这是我写的程序 3，这是我写的程序
佳答案
RCV指令的基本工作过程为：
1、在逻辑条件满足时，启动（一次）RCV指令，进入接收等待状态
2、监视通信端口，等待设置的消息起始条件满足，然后进入消息接收状态
3、如果满足了设置的消息结束条件，则结束消息，然后退出接收状态
所以，RCV指令启动后并不一定就接收消息，如果没有让它开始消息接收的条件，就一直处于等待接收的状态；如果消息始终没有开始或者结束，通信口就一直处于接收状态。这时如果尝试执行XMT指令，就不会发送任何消息。
看到你在发送完的中断中接收数据，但是测试时候可以采用smb2接受字符，而不用RCV指令。可采用如下程序，判断接收字符是否正确。
MAIN：
LD SM0.1
MOVB 16#49, SMB30 //自由口，9600，偶校验
MOVD &VB4, VD0
ATCH INT_0:INT0, 8 //连接8号中断
ENI
INT_0：
LD SM0.0
MOVB SMB2, *VD0 //将接收到的字符依次存入VB4等
INCD VD0
