S7-200如何比较日期

刘玉蓉发布于2014-11-28 17:52 494 0 标签：

想在程序中加入时间比较，当当前日期与程序中的预设日期一致，程序输出一个信号，去控制现场的阀门开关，如何编程，请指点！

佳答案

1、详见《S7-200如何读取时钟》：
CPU221、CPU222没有内置的实时时钟，需要外插“时钟/电池卡”才能获得此功能。CPU224、CPU226和CPU226 XM都有内置的实时时钟。
、为了提高运算效率，应当避免每个程序周期都读取实时时钟。实际上可读取的小时间单位是1秒，可每秒读取一次（使用SM0.5上升沿触发读取指令）。
、用编程软件（Micro/WIN）的菜单命令PLC > Time of Day Clock...，通过与CPU的在线连接设置，完成后时钟开始走动
、编用户程序使用Set_RTC（设置时钟）指令设置
、Micro/WIN可以通过任何编程连接实现实时时钟的设置。
使用 S7-200 的 READ_RTC（读取实时时钟）和 SET_RTC（设置实时时钟）指令时，读取和设置的数据格式都是 BCD 码的。如果觉得不便计算、处理，可使用 Clock Integer 指令库。
Clock_Integer 指令库用于将 BCD 码格式的 S7-200 日期、时间转换为十进制整数格式，以及将十进制整数格式的日期、时间值设定为 S7-200 时钟。
、要使用 Clock_Integer 指令库，须遵循下列步骤：
取得 Clock_Integer 指令库文件，并添加到编程软件 STEP 7-Micro/WIN 中；
按照要求编写用户程序调用 Clock_Integer 指令库。
、请见《《西门子 S7-200·LOGO!·SITOP 参考》V0.92版（更新版）（2008.02.15）》，其中有关如何读系统时钟及如何添加库指令的说明，下载：
https://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0136
2、特别注意！在做时间比较时两者的数据类型必须是为十进制整数格式。要计算时间需要将BCD格式的时钟数据与十进制的数据之间的转换，使用Clock_Integer 指令就可以实现。

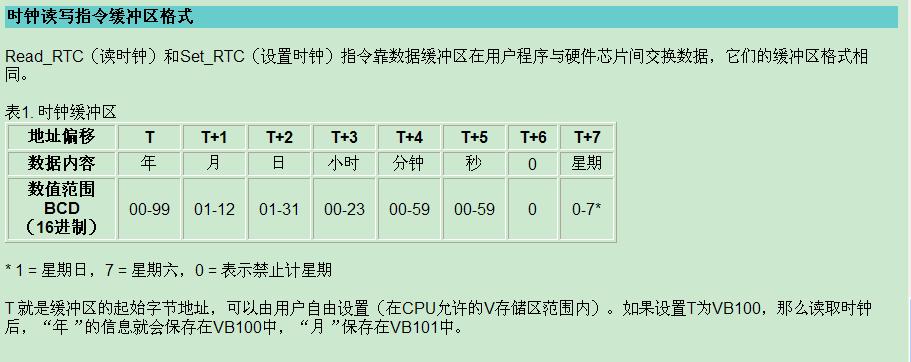

3、时钟读写指令缓冲区格式见上传的图片1，数据格式为BCD码。

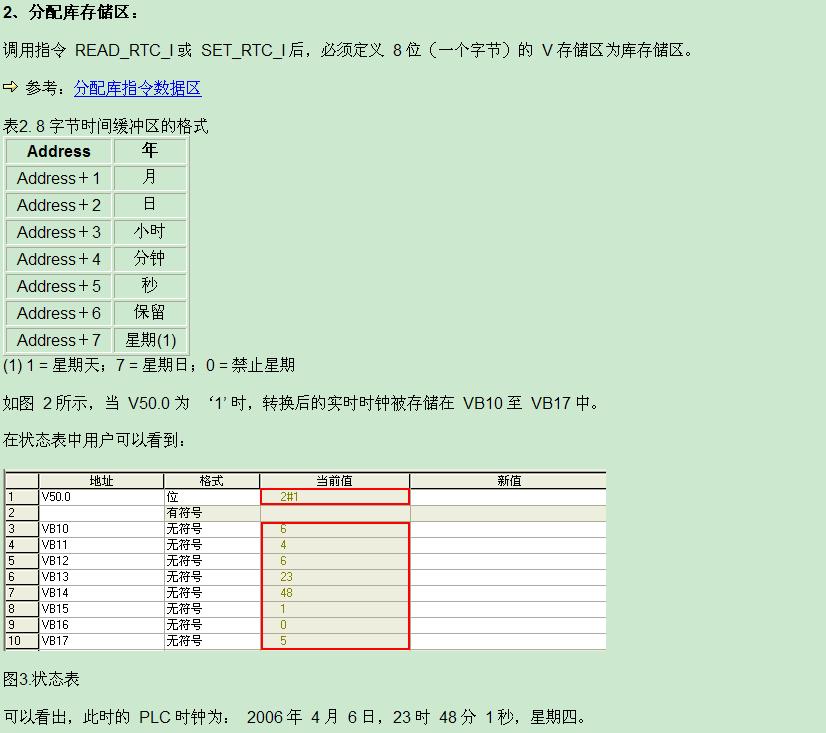

4、使用Clock_Integer 指令后的缓冲区见上传的图片2.，数据格式为十进制整数格式。
5、读取时钟例题：
如何读取 S7-200 CPU 时钟并以整型格式输出？如何用整型值设置 S7-200 时钟？
https://support.automation.siemens.com/CN/llisapi.dll?func=cslib.csinfo&objId=23430013&nodeid0=10805345&load=treecontent&lang=zh&siteid=cseus&aktprim=0&objaction=csview&extranet=standard&viewreg=CN
6、使用Clock_Integer 指令：
《西门子 S7-200?LOGO!?SITOP 参考》下载：
https://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0136
