PLC通信。
刘玉蓉
发布于2014-11-28 17:51
27
0
标签：
现在是做S7-200PLC通信，机型有226和224,，我想把俩台PLC都连起来，不知道什么原因PLC只能读出一台，另外一台就是读不出，我把DP线和电缆线都换过了，电脑主机和PLC也换过了，PLC里地址也改过了，PLC地址我设置2和3，可是就读不出来，可是在其他台电脑就就以。
今天我去调试PLC通信，俩台PLC还是不能读出，分别连接ppl线接口插在DP接口，不能读出226型号，要是换别的DP接口就可以读出226型号，要是不插在DP接口，直接插在PLC原装的DP接口也可以读出226，是不是DP接口坏了。请问这是什么原因，如何更改

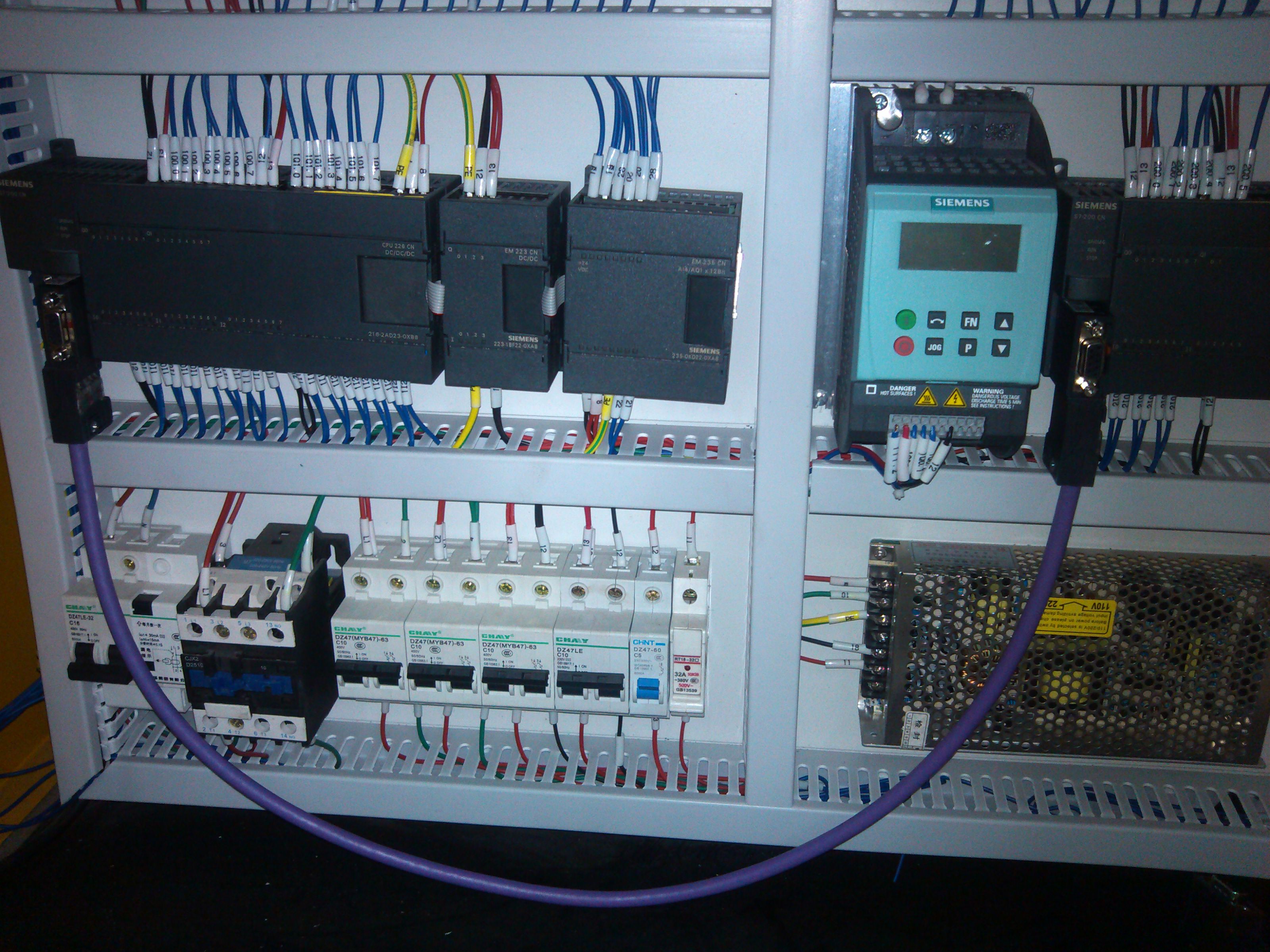

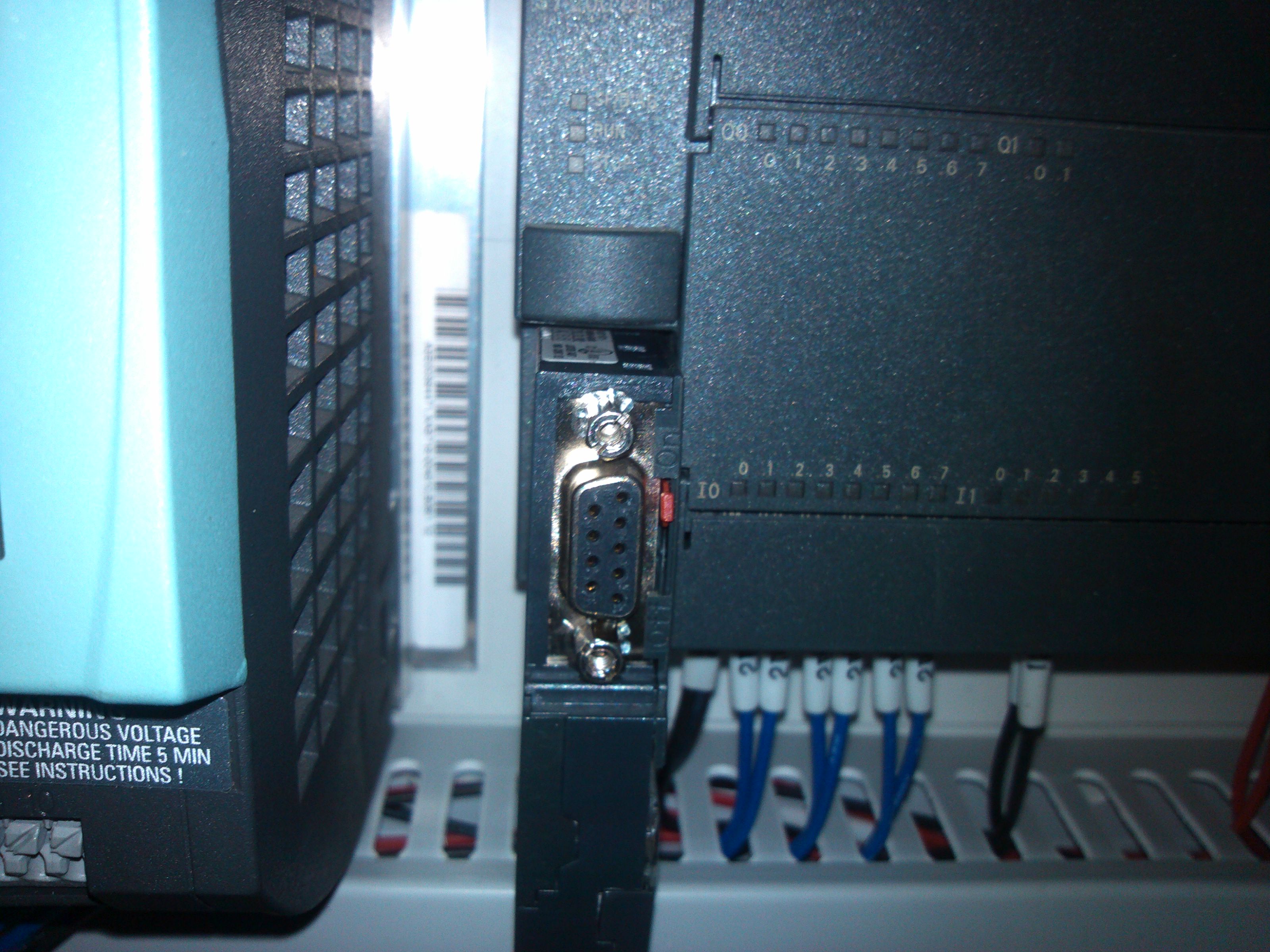

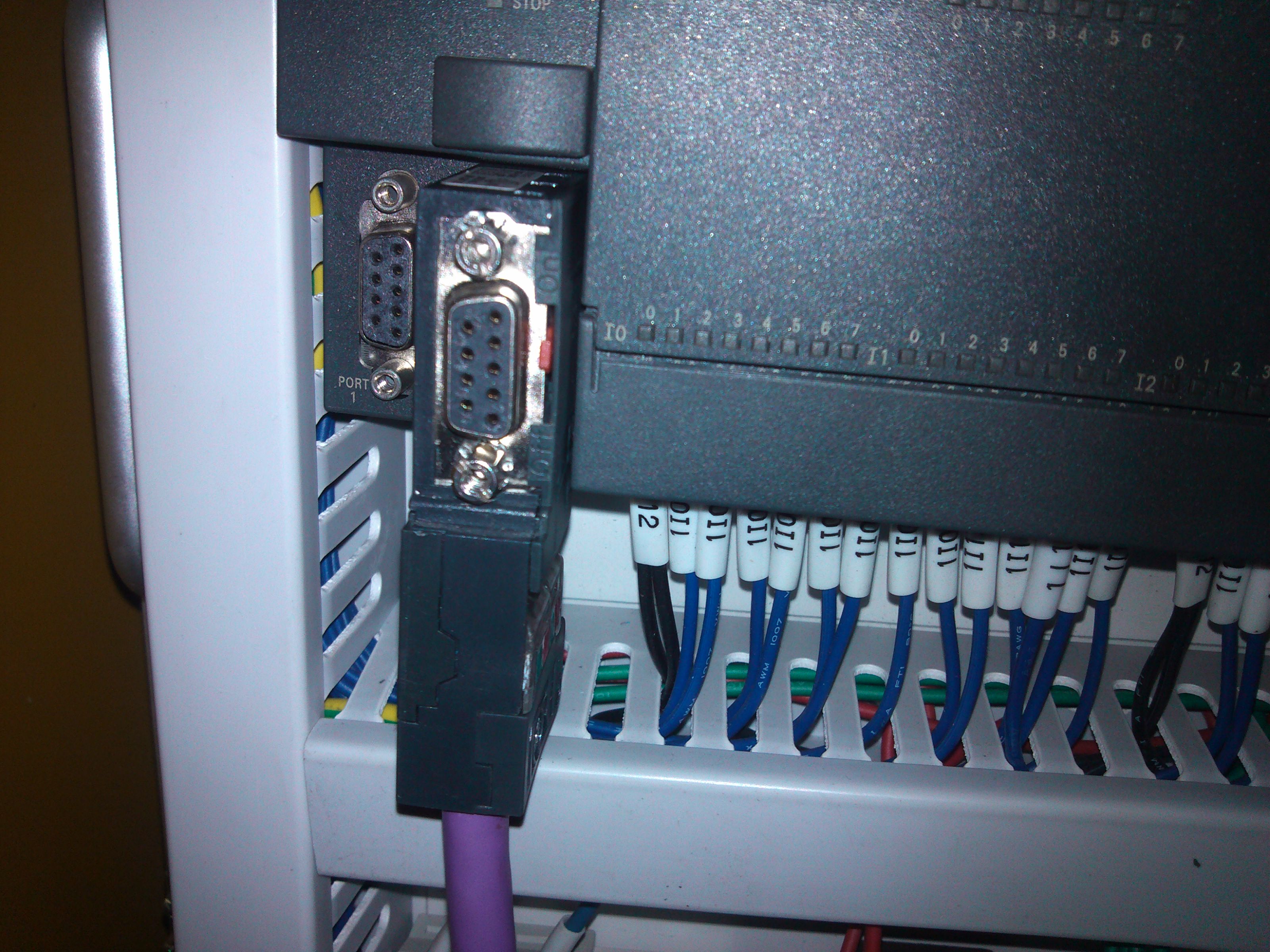

图片说明： 1，226和224的连接图 2，226和224 3，226和224
佳答案
我再帮你具体分析一下吧，你现场条件还是比较容易做出判断的。
1.只给226和224PLC送上电，为了安全起见，请将控制部分电源断开。用你的ppl编程线缆分别与
226和224PLC直接进行通信连接，（226的2个端口都试一试），看一看三个端口是不是都正常能通信上，这一步就能判断出PLC端口是否有问题，如果通信正常，同时也能查看到三个端口的地址及波特率。如果有地址冲突需要进行修改并设置为相同的波特率，可以在系统块里进行修改，重要的是修改完系统块设置后还将系统块单独下载到PLC里，才能生效。
2.用你制造好的通信连接线缆（二个DP网络接头加通信线，制作要规范。DP网络接头有一进一出，二个接头都要分别接进入绿A1和红B1，外部的终端电阻都打到ON位置）连接226和224PLC，坚固后只给226和224PLC送上电，用你的ppl编程线缆分别连接226和224PLC上DP网络接头的编程口，这样就能读到226和224PLC。如果只能读到一个PLC，也比较好判断所在，因为只要PLC在上电状态，用ppl编程线缆分别连接PLC端口上DP网络接头的编程口，是能够正常和该PLC正常通信的，如果读不到该PLC，说明这个端口上的DP网络接头有问题。
通信线用万用表测量一下通断可判断，屏蔽层要做规范。
3.关于你的描述，“分别连接ppl线接口插在DP接口，不能读出226型号，要是换别的DP接口就可以读出226型号，要是不插在DP接口，直接插在PLC原装的DP接口也可以读出226，”是不是DP接口坏了？我认为这个DP网络接头也有问题，如果是新的正品西门子DP网络接头，你再仔细检查一下插针是否存在虚接问题，不行你就再更换一个吧。
后从你上传的图来看，虽看的不是特清楚，但我觉的你226PLC的DP网络接头好像不太对，在OFF的位置，实际使用时应打在ON的位置。
