Linux系统下上位机通讯协议及PLC冗余系统组态
刘玉蓉
发布于2014-11-26 17:30
501
0
标签：
近要做一套高可靠性的自动化控制系统，而且上位机(PC)要采用Linux系统。有一些组网的问题想请教大家。（次用西门子PLC，可能问的问题不够清晰，见谅）感谢大家的耐心回答。

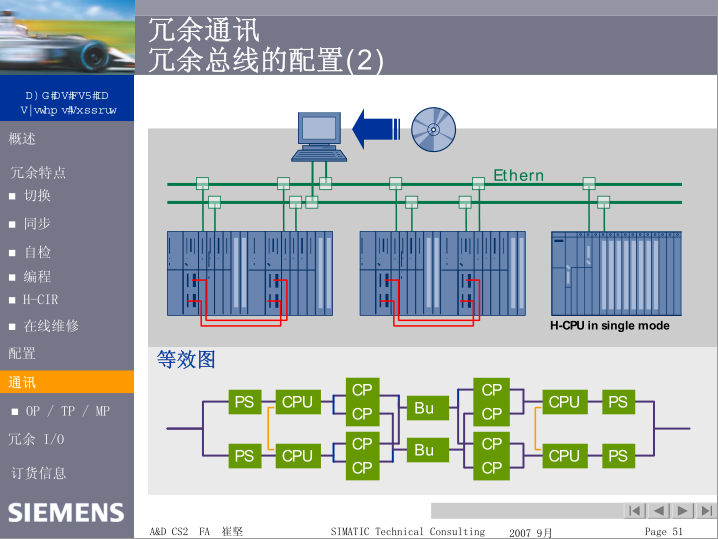

图1中：
1. PC上能否采用两块普通以太网卡？
1.1. PC和PLC的通讯在此种情况下一般采用何种通讯协议？
1.1.1. 调用西门子的SAPI-S7接口，走TCP/IP协议，是否可行？
1.1.2. 如果在TCP/IP基础上用自由口通讯协议，冗余系统可靠性一般怎样？编程工作量大吗？
2.如果采用西门子CP1613网卡，需要采用几块？
2.1. 此种硬件情况下，在PC上面运行用户自行开发的程序(能读取和改写控制变量)，一般采用何种通讯协议？
2.2 Linux下有CP1613等网卡的驱动吗？
3.图中冗余系统在PC运行Linux系统的情况下可否实现？
4.图中的CPU可否采用S7-300系列？组成软冗余系统。（同时要做到与PC的通讯介质冗余）
图2中：
1.分布式的IO模块和主站之间可以做总线冗余吗？
1.1 比如右图中单一形式的H CPU，比如采用profinet连接主站和分布式IO，可以采用环形总线吗？或者冗余总线？
1.2 如果可以，那左图中的每个CPU和分布式IO的通讯分别可以采用环形总线，或者冗余总线吗？
2.如图的冗余IO系统，可以采用S7-300系列的CPU来做吗？
问题补充：
Linux下做PC与PLC的冗余连接，采用TCP连接，使用Fetch/Write服务可能比较现实一点。中间可能需要自己做链路选择，还有判断PLC中主机和备份机的工作状态。
图片说明： 1，图1-冗余通讯 2，图2-冗余IO
佳答案
危险，西门子的软件都基于微软的操作系统。
