变频器和PLC通讯时产生的DB块中有许多控制字，是怎么生成的呢？

刘玉蓉发布于2014-11-26 17:30 2 0 标签：

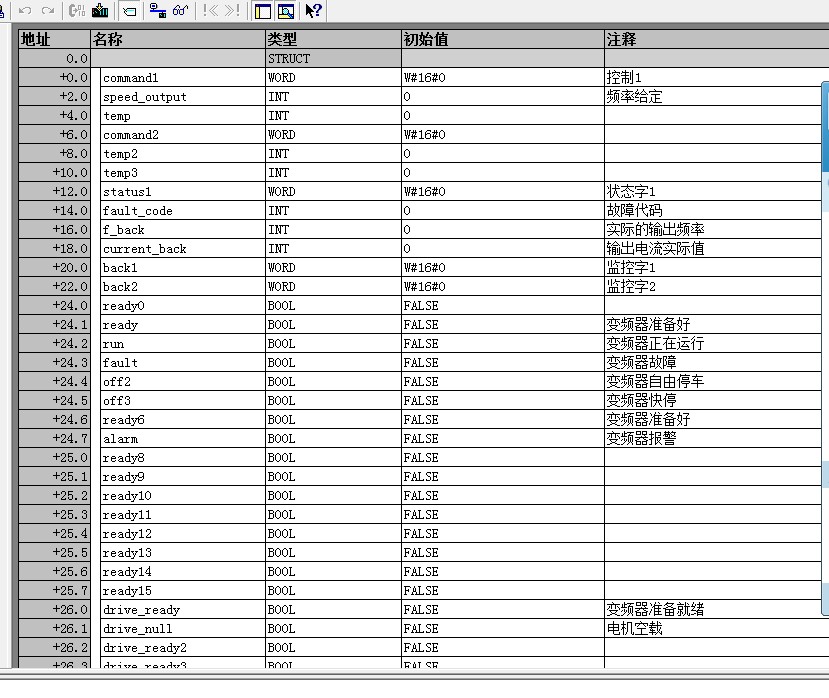

一台变频器和PLC通讯的时候采用SFC14和SFC15，里面读和写的时候是访问了一个DB块，例如访问 DB405.DBX20.0.BYTE4 就只读写了4个字。但是DB405里面还有好多的数据，其他的数据是怎么来的呢》？这个数据块是自动生成还是人工输入的呢？若是自动生成的怎么生成呢？

图片说明： 1，示图

佳答案

这些数据都是程序的作者自己根据变频器PKW和PZD（PKW为参数数据区，PZD为过程数据区）来定义的，为了更清晰明了，让你在线监控时很直观。如果不这样细化，你监控到的只是些16进制的数据，根本无法去理解代码含义。
1.你可以结合《MM440使用大全》13-12页的13.3.6 PZD为过程数据区和13.3.7节的任务报文（PLC至变频器）及13.3.８应答报文（变频器至PLC）进一步理解，就明白其中的用意啦，MM440使用大全我常常看，每一遍的收获都不相同，每次看理解就又会加深。
MM440使用大全
https://www2.ad.siemens.com.cn/download/Upload/SD/manual/128.PDF

楼主可查询一下下面资料：
《驱动通信基础》
https://www.ad.siemens.com.cn/download/docMessage.aspx?ID=1261&loginID=&srno=
S7-300与MM440间DP通讯
https://wenku.baidu.com/view/906806e6aeaad1f346933fc6.html
MM440与S7-300通过DP通讯实现读取和修改参数例程
https://www.ad.siemens.com.cn/download/docMessage.aspx?ID=3172&loginID=&srno=&sendtime=
2.在Step7中对PZD(过程数据)读写参数时调用SFC14和SFC15 ?，SFC14(“DPRD_DAT”)用于读Profibus从站的数据，SFC15(“DPWR_DAT”)用于将数据写入Profibus从站。
RECORD表示：数据块中定义的数据区相对应的数据地址，DB405.DBX20.0 BYTE 4表示从DBB20开始的4个字节，也就是DBB20、21、22、23，也可写成DB405.DBW20和DB405.DBW22。

若有收获，就点个赞吧！
