用双绞线和D9头做两台200PLC之间通讯的硬件接线终端电阻怎么办
刘玉蓉
发布于2014-11-24 17:33
458
0
标签：
一共连5个200PLC用双绞线和D9头做的，请问一下需要弄个终端电阻吗 要的话电阻是直接一端接3一端接8吗，还有电阻选多大的啊
佳答案
1.首先如果是在办公室做实验，短距离用不用终端电阻实验都没什么问题，初开始学S7-200PLC时，我也都是用的D型接头自己焊的，（有时没D型接头时，被逼无奈时用线直接插到通信口孔里）。

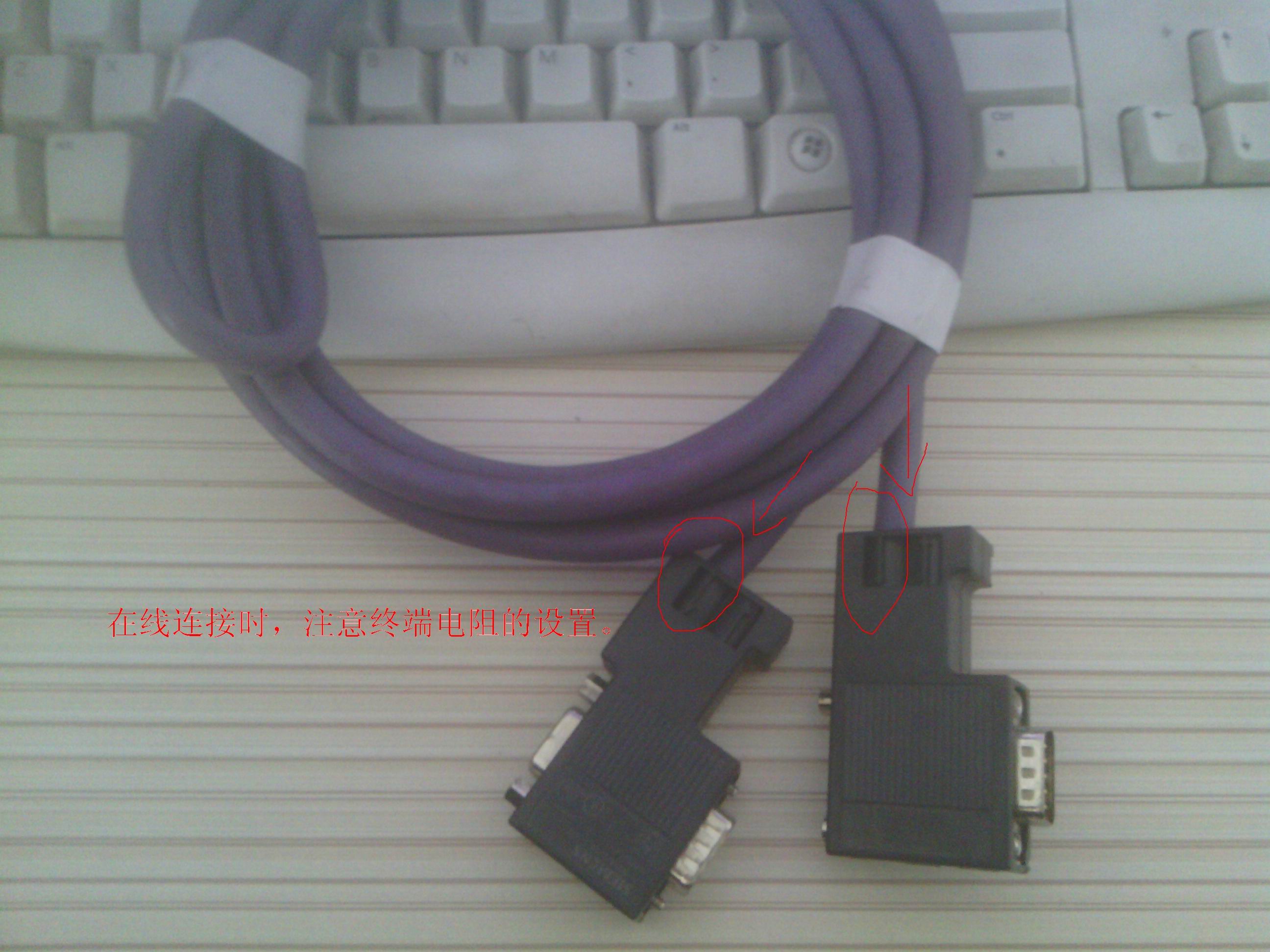

现在条件允许了，就按规范来作，请见我的通信调试线缆。
２.如果要在实际现场使用，请按标准来作，要不出现莫名其妙的故障，会让你非常头痛。
通讯出现故障，除编程程序问题外，80％的原因是现场没有接地处理、布线时与动力电缆没有分开、终端和总线电缆阻抗不匹配导致信号反射。只有严格按照PROFIBUS的规范进行网络拓扑的设计、遵守布线规则、处理好系统的“地”与“接地”等，将在很大程度上避免总线网络使用中出现的各种问题。
３.常用的西门子PROFIBUS通讯电缆接头订货号如下：
6ES7 972-0BA12-0XA0 是90度网络接头（不带编程口）集成终端电阻, 9针Sub-D插座, 不支持快速连接
6ES7 972-0BB12-0XA0 是90度网络接头（带编程口）集成终端电阻, 9针Sub-D插座, 不支持快速连接
PROFIBUS通信线缆订货号：6XV1830-0EH10
s7-200网络连接器用PROFIBUS 总线连接器代替可以吗
https://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=108806&cid=1028
