模拟量输出控制AC24V西门子电动风阀该如何接线？
刘玉蓉
发布于2014-11-24 17:33
24
0
标签：
模版是SM332 5HF00,电动风阀四根线，AC24V电压输入两根，DC0-10V控制信号一根，DC0-10V反馈信号一根线，AC24V是通过380/220V控制变压器转换的电压。通过查找模版手册模拟量输出需要两根线，QV和Mana，Mana和M要等电势连接并接地，由于控制信号只有一根线，那Mana接那根线？是不是我的M线需要和AC24V 0V线短接，会不会有问题？
问题补充：
SM332 5HF00 相关资料
电气隔离模拟量输出模块
电气隔离模拟量输出模块在测量电路MANA的参考点和CPU 的M 端子之间无电气互连。
如果测量电路MANA的参考点和CPU 的M 端子间可能产生电位差Viso，请务必使用电气
隔离模拟量输入模块。 用等电位连接导线连接MANA端子和CPU的M端子，以防Viso 超
出限值。

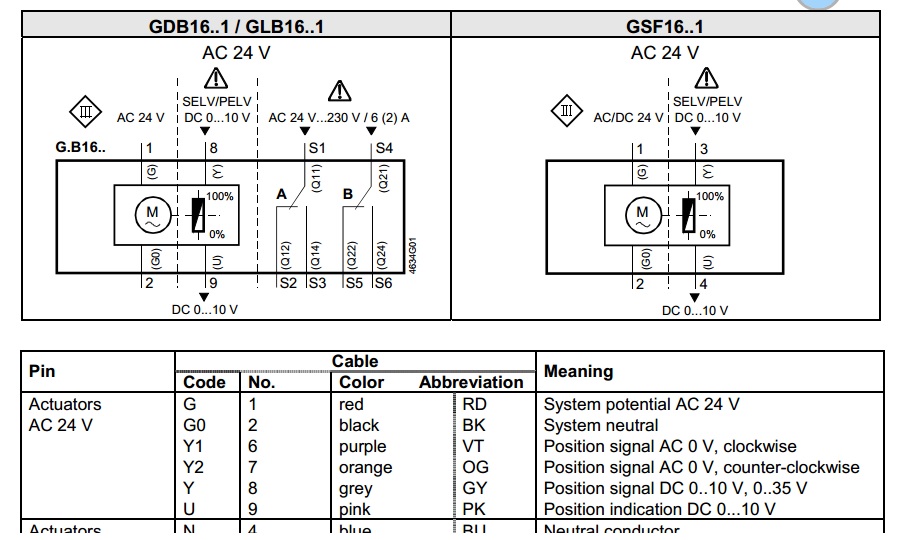

图片说明： 1，电动阀资料
佳答案
除非供货商放口允许这样接，否则M线不要和AC24V 0V线短接，这会给你带来麻烦。一个直流一个交流。
