S7-200PLC与仪表进行通讯（PLC做主站，仪表做从站）
刘玉蓉
发布于2014-11-24 17:33
354
0
标签：
用ModScan32软件通过USB转485直接连接仪表，可以看到40001-40012内的数据，与仪表上的数据相符，但是我将程序写入到PLC之后通过编程电缆（编程电缆解port0口，port1口通过通讯电缆接仪表），监控时倒程序没出现错误，就是数据一直都是0，监控过了几分钟后在MBUS_MSG里面自动出现了一个3号错误（从站未响应）请问这是什么情况呀？注：外围接线没问题，程序的参数和仪表的参数（波特率，数据位，校验位，停止位，站号）都保持了一致。是不是软件上哪个地方没有设置好呀，现在只求先把数据都读出来，监控时和仪表显示的一样

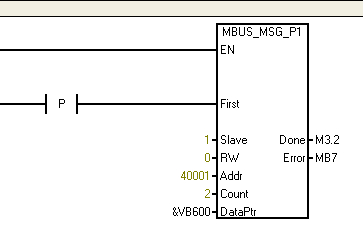

图片说明： 1，程序截图
佳答案
用一台PC通过USB转485将PLC与仪表通讯数据流ModScan32软件采集检测即可分析出故障原因
