PCS7新建项目向导中的几个问题
刘玉蓉
发布于2014-11-21 17:14
459
0
标签：
1、通过PCS7的新建项目向导建立项目时CPU的选择里有AS412-1H、AS412-2H以及AS414-3，请问AS412-1H和AS412-2H有什么区别？AS414-3是不是为单CPU而非冗余CPU？见图1
同时除了在列表中的CPU以外其它的CPU是不是均不支持PCS7 V8.0系统？

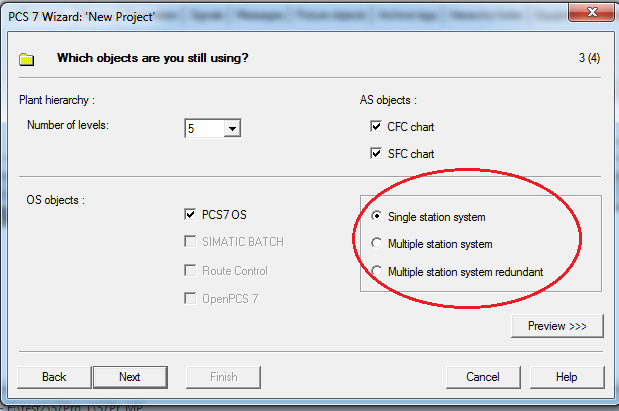

2、新建项目向导时第三步选择OS objects时 勾选PSC7 OS后右侧的Multiple station system与Multiple station system redundant有什么区别？见图2

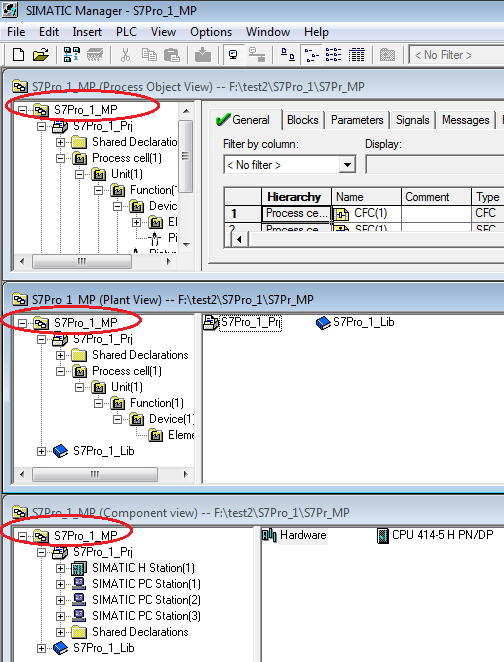

3、用项目向导创建的项目每个VIEW里都会有个类似文件夹符号+项目名称的一层，但是如果不是按照向导创建的项目却没有这个东西，请问这是为什么？这个东西有什么作用吗？见图3
图片说明： 1，图1 2，图2 3，图3
佳答案
1、通过PCS7的新建项目向导建立项目时CPU的选择里有AS412-1H、AS412-2H以及AS414-3，请问AS412-1H和AS412-2H有什么区别？AS414-3是不是为单CPU而非冗余CPU？见图1
同时除了在列表中的CPU以外其它的CPU是不是均不支持PCS7 V8.0系统？
--- 不同型号的功能与能力是不同的，可通过样本查看相关的区别。另外，你在选择时，左侧有相应的提示，可以比对出不同型号的区别。
2、新建项目向导时第三步选择OS objects时 勾选PSC7 OS后右侧的Multiple station system与Multiple station system redundant有什么区别？见图2
--- Multiple station system 多站系统；Multiple station system redundant 多站冗余系统。
冗余的概念就是互为备用的两套系统。
3、用项目向导创建的项目每个VIEW里都会有个类似文件夹符号+项目名称的一层，但是如果不是按照向导创建的项目却没有这个东西，请问这是为什么？这个东西有什么作用吗？见图3
--- PLANT VIEW 工厂视图 ；COMPONENT VIEW 组件视图 ； process object view 过程对象视图 ；
三者区别好找相关资料看看吧。
简单来讲：PLANT VIEW 工厂视图：工艺划分；用于编写CFC,SFC程序；
COMPONENT VIEW 组件视图 ：组件划分；用于组态AS硬件，OS，net等；
process object view 过程对象视图 ：PO划分；用于批处理参数，信号连接等等；非常好用的功能。
