西门子PLC模拟量0-10V输出,去驱动固态继电器,可行吗
刘玉蓉
发布于2014-11-20 17:20
5
0
标签:
西门子PLC模拟量0-10V输出,去驱动0-10V固态继电器。我知道固态继电器的驱动电流要25MA,PLC的模拟量输出0-10V 能驱动多大电流
用的PLC是西门子CPU224XP
问题补充:
我选用的是0-10V模拟量控制的固态继电器
佳答案
""我选用的是0-10V模拟量控制的固态继电器""""此方案错误,做了就是浪费资源和材料。
0~10V的继电器用的很少,一般普遍都是24V 的固态继电器。这样就直接接到数字信号输出端也就是PLC的输出端。可以肯定的来说,你采用的不是普通的固态继电器,而是晶闸管继电器。

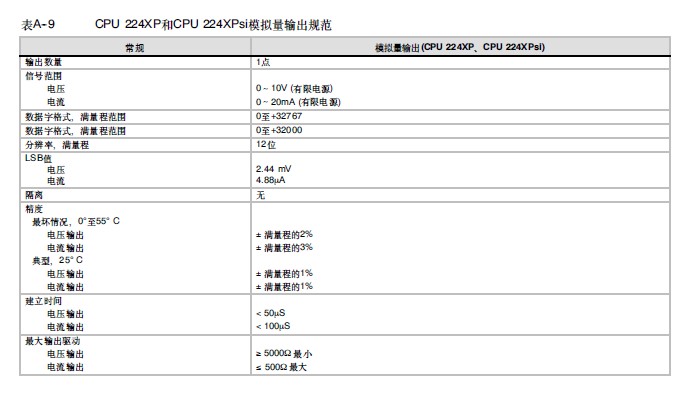

电压输出和电流带载没有必然的联系,见附图1。
若有收获,就点个赞吧!
