PLC查表程序
刘玉蓉
发布于2014-11-20 17:20
4
0
标签：
求PLC查表例程或程序，即如何编写建立一个表格，然后调用表格里的相应数据的例程！
佳答案

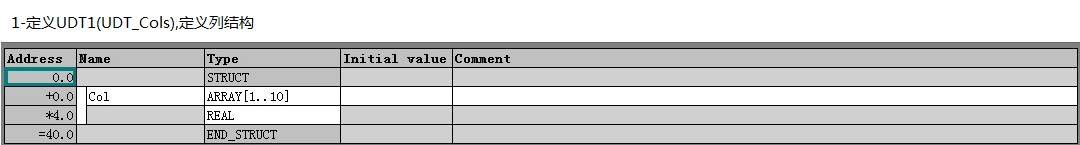

1-定义UDT1(UDT_Cols),定义列结构
2-创建DB1(DB_Table)，定义行及数据表结构，此例为20行10列

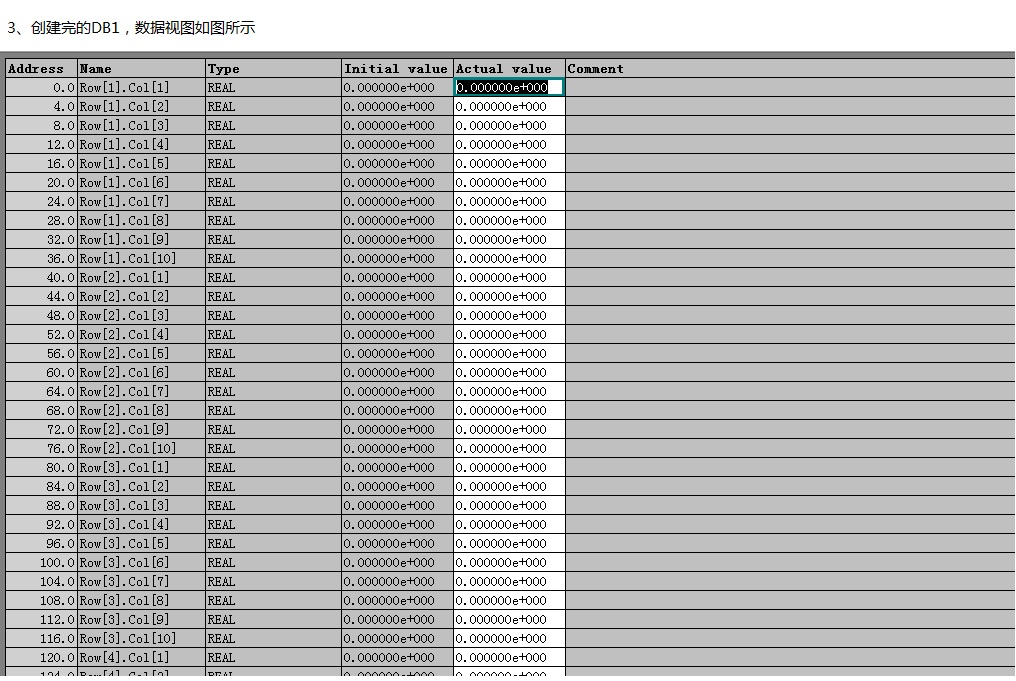

3-创建完的DB1，数据视图如图所示
注：1-3请参见附件图片
4、使用循环间接寻址进行查表
注：间接寻址请参见下面的连接，文档编号F0215
https://www.ad.siemens.com.cn/download/docMessage.aspx?ID=1597&loginID=&srno=&sendtime=
注：DB块间接寻址为16位指针，DB块内数据间接寻址为32位指针，如下：
L DB1.DBD[MD0] //变换MD0中的数据即可实现变址寻址
如果在TIA Portal中针对1200或1500使用此功能，可以直接对变量名进行间接寻址，其方式类同与C或者C#格式
若有收获，就点个赞吧！
