s7200模拟量的问题
刘玉蓉
发布于2014-11-20 17:20
37
0
标签：
s7200模拟量EM235输入为电流4-20MA信号，编程能做成双极性吗？假设是压力+ -300PA
佳答案
1.双极性就是信号在变化的过程中要经过“零”，单极性不过零。由于模拟量转换为数字量是有符号整数，所以双极性 对应的数值会有负数。
在S7-200中，单极性模拟量输入/输出信号的数值范围是0-32000；双极性模拟量信号的数值范围是-32000－+32000。

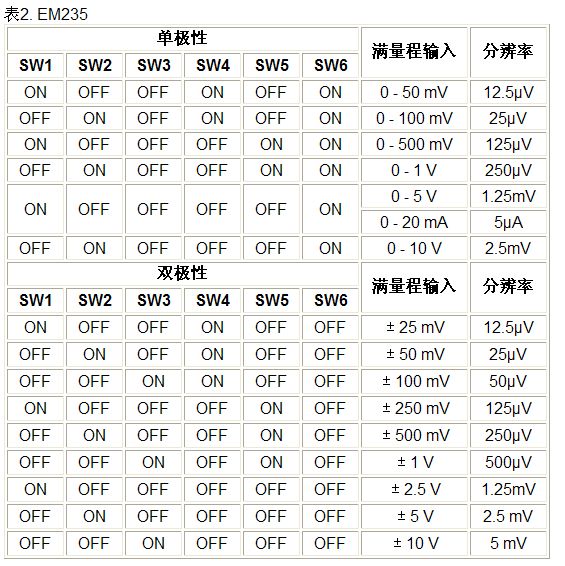

2.模拟量EM235模块可以设置为双极性，但双极性都是电压信号，不能是电流信号。使用模拟量模块时，需要注意根据输入信号的规格设置右下角的DIP开关，DIP开关设置对整个模块的所有通道有效，请参考上传图片。
另外你的理解有误，比如你说的压力+ -300PA（量程为-300Pa至300Pa），如果压力变送器是4-20mA信号输出，那么4mA对应的是下限：-300Pa，20mA对应的是上限：+300Pa，明白了吧，完全可以使用4-20MA电流信号，在程序里对应的数值范围是6400-32000。
若有收获，就点个赞吧！
