是s7-300之间通讯问题
刘玉蓉
发布于2014-11-19 17:28
42
0
标签：
用了好几种办法让两个PLC300通讯可是没通上，我现在的硬件是这样的：A组：PS+CPU317-2PN/DP + CP343-1ADVANCED; B组：Ps+CPU315-2DP+CP343-1ADVANCED（不打算用MPI下程序，因为我这个适配器部好使，打算程序都用网线下载）: 我用了种方法是：dp主从通信，317设为主站，315设为从站，然后用profibus-DP线直连在各自dp口，我用两根网线通过交换机分别对两个cpu下载程序，网线连接情况是：A组直接连在cpu的pn口上了，B组是连在了cp上，315没有网线口，我的硬件组态是用网上那个例子ms通讯，先设置从站，在设置主站，拖拽configured station里的cpu31X到Profibus网络上，建立连接，数据映射区那里local address和parther address那里不太会，按例程来的，all的时候用SFC14，15 ;单元的时候没编写程序，想用变量表强制看看，可是下载完事后，运行，cpu317不运行，stop状态。。。第二种我用的是GSD通讯那个，硬件连接一样，也是用DP和上面的差不多，拖拽的是下载的GSD 文件，映射区里设置1byte，程序不太会遍，后用的例程FC1 FC2，可以下载，可以运行，但是没通上。。。第三种，我用的以太网通讯，把两个cp用以太网连接，在用一个网线把程序下载到317里面。硬件组态，网络组态，把下载网线地址，2个cp地址这三个都放在一个网络里面了，然后把2个cp设置为s7通讯，（tcp什么的都试过）这样netpro没法下载，点下载按钮，选ip地址然后告诉你没法下载网络组态，硬件组态可以下载。。程序用的sfb12,13，一站sfb12，二站sfb13 希望得到帮助！

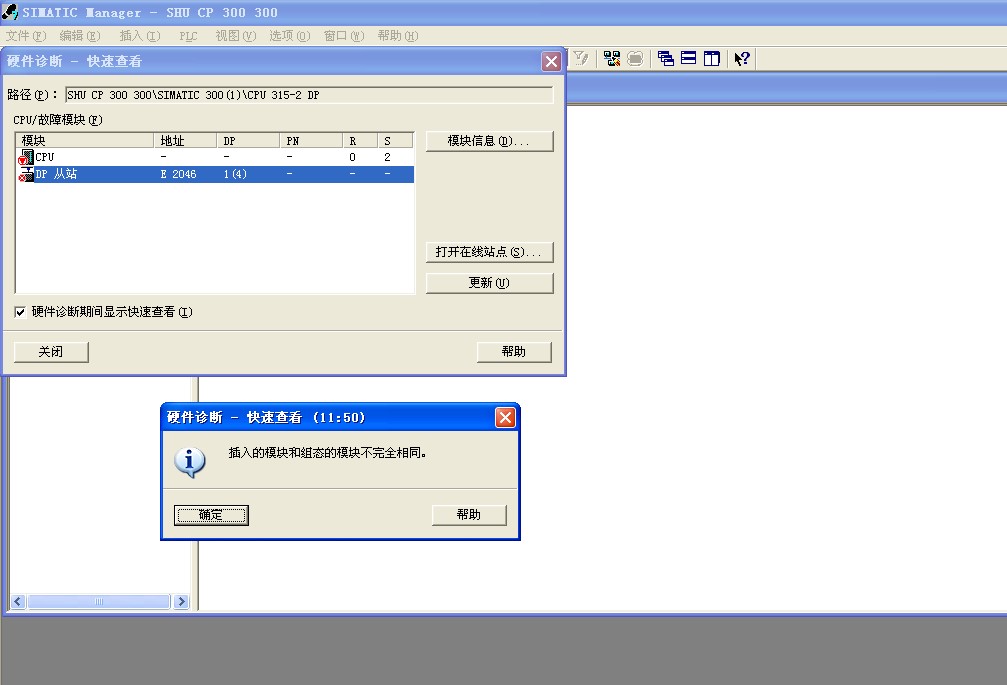

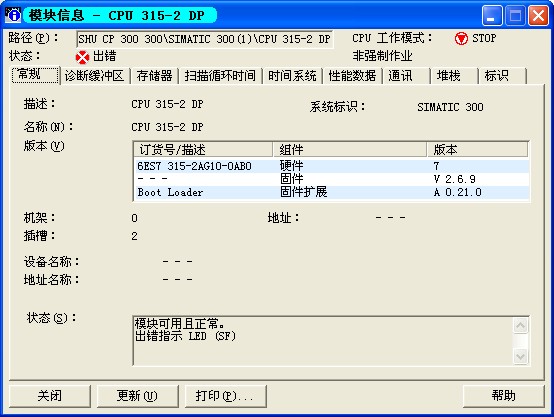

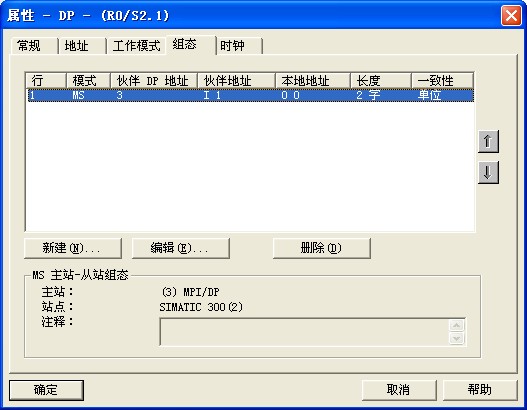

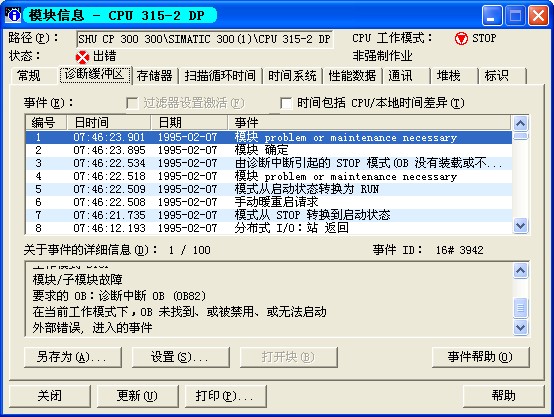

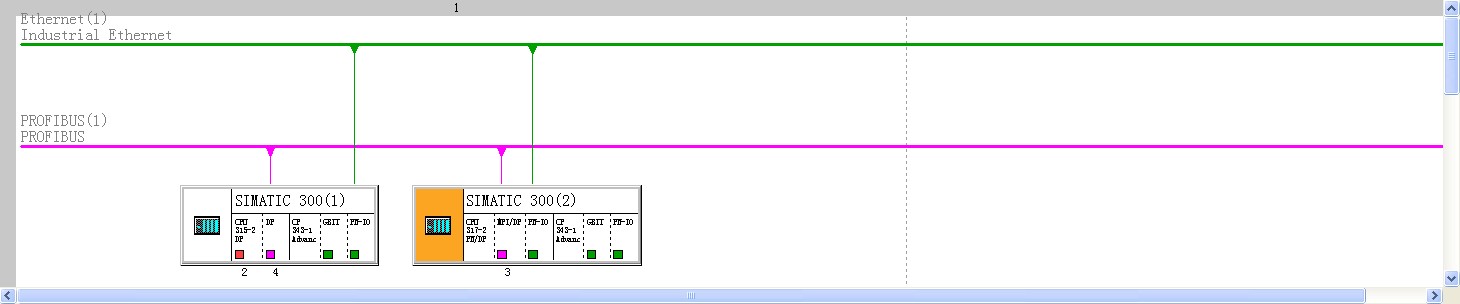

图片说明： 1，2 2，4 3，这个是DP主从的图， 4，3 5，5 6，6
佳答案
DP通讯：1.将两个站点的终端电阻都拨到ON,距离超出的话加一个RS485中继器。
2.配置从站：新建DP网络，配置站点，波特率，通讯协议（DP），操作模式选择slave。配置接口区address type:in/output都可以,length区间长度X字节（<32）,unit:byte/word。consistency选择：unit将按照上面设置的字或者字节传送，ALL的话将打包的方式传送。
3 配置主站：选择从站中建立的DP网络，地址不要与从站重复，模式为DP master，在网络现在添加从站（选择路径profibus dp/configured stations/cpu 31x）
4.打开3步骤添加的站点，选择coupling，将从站连接上去，打开配置选项，对从站中建立的接口去进行配置与从站对应好即可。比如你从站建立input区域，则主站建立的output区域就会与之对应。
5.如果选择all就用SFC14，SFC15进行打包处理。不会用的话按下F1提示，有详细说明怎么用。
6.用网线下载：首次的话选择ISO协议，通过MAC地址将IP分配进去，然后再改为TCP/IP协议正常下载。
7.把诊断缓冲区的内容读一下，里边应该会体现出STOP的原因，你好贴出来。
