请问我该怎么连接？
刘玉蓉
发布于2014-11-19 17:28
15
0
标签：
我想让两个300plc通讯，用以太网通讯，硬件有cpu317-2pn/dp 一个pn口，一个mpi/dp口，cp343-1，et200m（dp口或pn口），io， cpu315-2dp 一个mpi口一个dp口，cp43-1，et200m（dp口），io 问题的关键是我只能用以太网下程序，！！mpi不要用，，怎么连接啊？ 求指点！
问题补充：

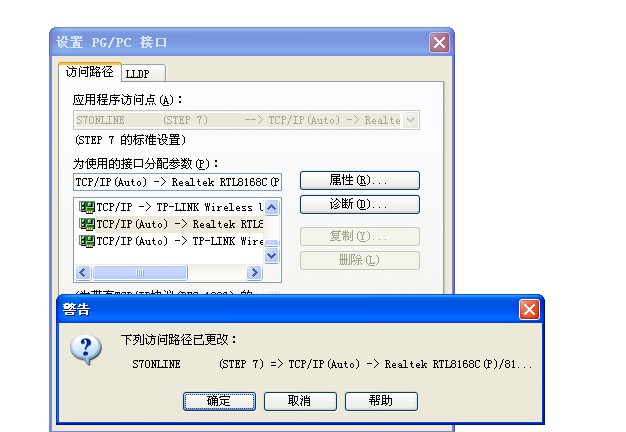

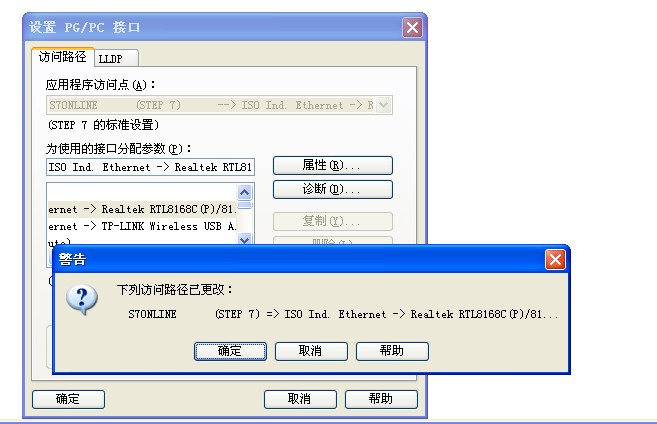

cp343-1按照iso+电脑网卡名为什么不能下载呢请看图1，不过我选tcp+电脑的网卡名却是可以下载，图2，这两个都选了MAC那个选项，mac地址，和ip地址也严格按照分配地址来填的。是不是次下载要用iso那个，还是*作有误，望费心看看！
图片说明： 1，1 2，2
佳答案
硬件连接：
1、cpu317的pn口与 cpu315-2dp上的cp43-1 进行以太网通讯
2、cpu317上的cp43-1与et200m的PN口进行以太网通讯
3、 cpu315-2dp 的DP口与et200m的DP口进行DP通讯
程序下载方法用CP343-1进行程序下载：
方法：
利用太网模块式CP343-1，下载程序。选择通讯的方式为：ISO Ind. Ethernet 后面是你电脑网卡的名字
在SET PG-PC 接口选择
然后，在HW Config 硬件组态中，一定要把 cp343-1的参数组态好。IP地址，MAC地址（cp343-1硬件上有），一定要勾选 设置MAC地址/使用ISO协议 这一项
然后编译保存，开始下载！
“显示”按钮，读取到以太网上的可访问节点CP343-1的MAC地址后，就可以下载了。
次，下载也是使用ISO Ind. Ethernet 通讯方式，完全可以实现，下载程序和在线监控的功能！
