请教AI模块SM1231 模拟量输入负端接线问题。
刘玉蓉
发布于2014-11-18 17:35
485
0
标签：

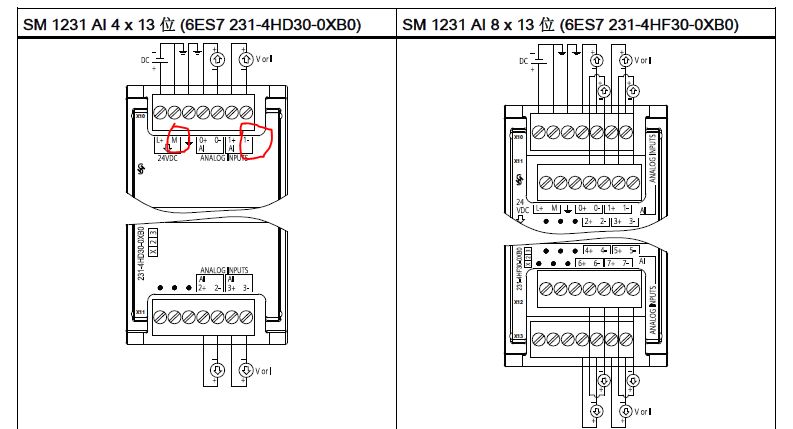

1、我用SM1231接变频器的AO点，那么需不需要将SM1231的输入电源端子M和信号负端0-短接？（如截图所示）

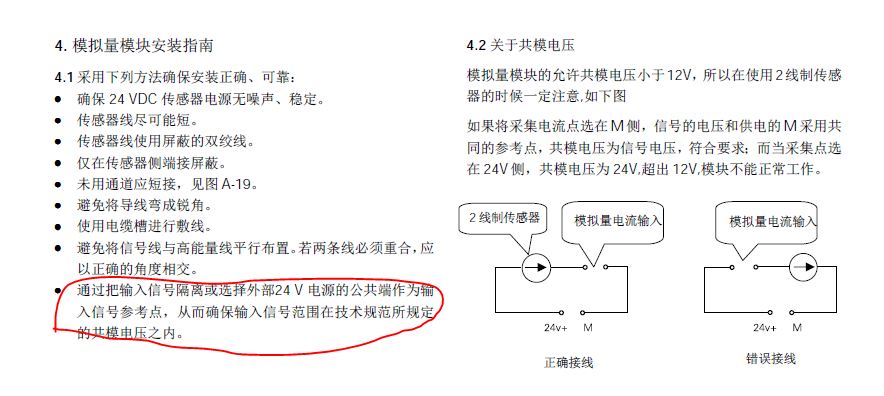

2、《西门子自动化与驱动产品符合电磁兼容规则的安装规范手册》中关于模拟量模块安装指南（如截图所示）写道“通过把输入信号隔离或选择外部24V电源的公共端作为输入信号参考点...”。这里的隔离是指加装信号隔离器吗？
图片说明： 1，安装规范手册 截图 2，手册截图
佳答案
1、不需要短接，改模块的电源和通道是隔离的（见图）
2、是的，意思就是信号隔离装置，或者叫隔离变送器
若有收获，就点个赞吧！
