当前位置：技成首页 > 文章中心 > 技成百科 > 西门子400H系统与和利时DCS进行DP通讯
400H系统作为主站，DCS也是主站，中间有DP/DP耦合器进行耦合。400H侧Y-LIKE组件模块3个！这三个模块正常工作，就是DP/DP耦合两个SF灯亮，BF1灯亮，BF1连接的是DCS侧。详细配置见附件！400H我是按照正常的DP主主通讯进行配置的，DCS我不知道怎么配置的？DCS如果配该怎么配？

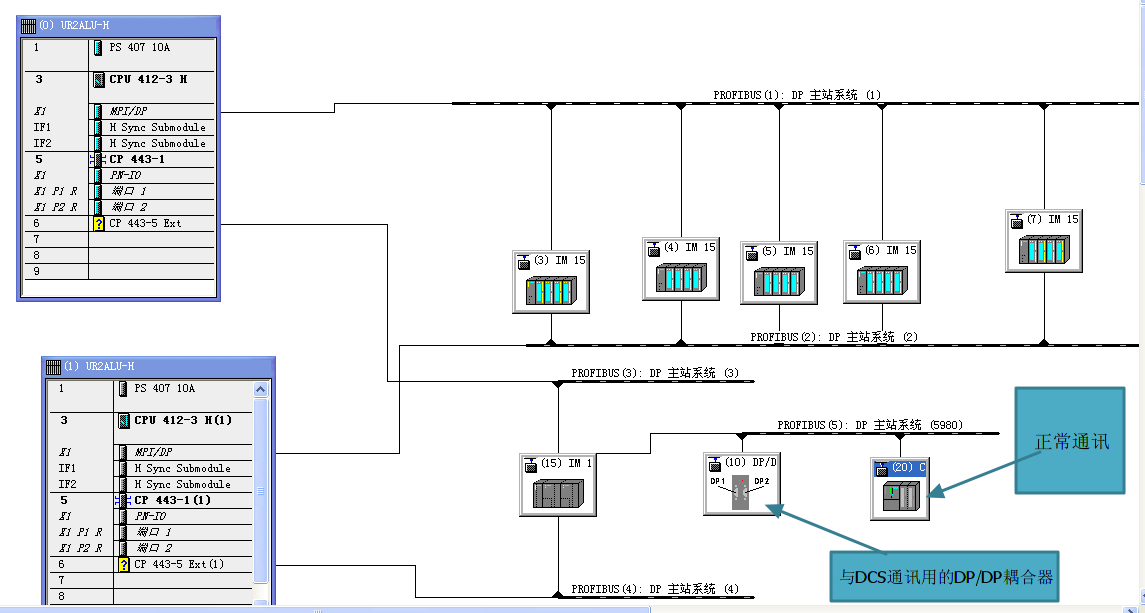

图片说明： 1，硬件配置
佳答案
1、DP耦合器在两个DP网络中都作为从站 SF灯亮表示所连接的网络与DP耦合器没有通讯上，需要检查网络设置。2、和利时的DP通讯本人没弄过，不发表意见。3、400H这边你可以先看看DP耦合器连接的Y-LINK是否与400H连上了？4、相关资料：DP耦合器入门指导请下载：https://www.ad.siemens.com.cn/download/docMessage.aspx?ID=3265&loginID=&srno=&sendtime=
