同一个点为什么上一行和下一行状态不一致了？
刘玉蓉
发布于2014-11-17 17:54
90
0
标签：
想做这么个功能：
两台水泵，一个启动按钮，每次切换启动。
即：次启动P1，停机后第二启动则启动P2，第三次再启动P1，如此往复
若该启动的泵被禁用，则本次仍启动上一次启动过的泵。
结果出现了很神奇的状况。请参考图片。
我查过没有任何强制，对PLC做了清空处理后重新下载仍然是这样，问题在哪儿呢？

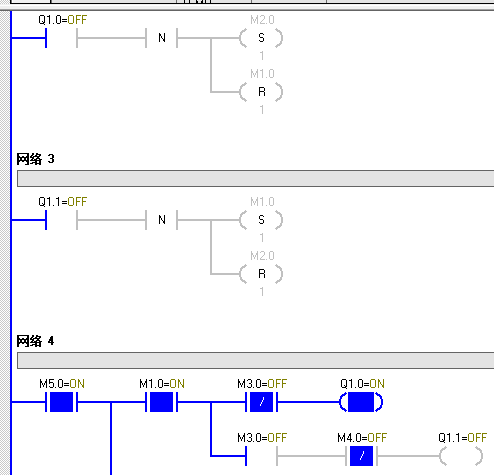

图片说明： 1，前后状态不一致
佳答案
典型的程序问题，从你的截图来看，只是少部分程序，M1.0这个地方有问题，Q1.0启动后取下降沿就复位M1.0，同时M1.0下步又是接通的，当然会出现Q1.0不接通的现象咯。
说简单点就是，Q1.0接通就是复位M1.0。但是M1.0的扫描周期在后面，你可以把这个程序放到步来，那效果又不一样了。这个和PLC 的扫描周期有关联。另外你要注意是否有多个Q1.0，Q1.1输出了，即是双线圈输出了。
