博图拓扑视图组态
刘玉蓉
发布于2014-11-13 17:22
9
0
标签：
查了资料关于拓扑视图与网络视图的区别，拓扑视图反映了控制器端口之间的实际连接，但是我在拓扑视图中按照实际硬件之间以太网端口连接时，却报错。难道不对吗？（我仔细核对了电控柜硬件端口的连接，在拓扑视图中进行实际连接，没有搞错）
1、下面是我我的截图，奇怪的是我把拓扑视图中蓝线去掉后下载到硬件中就不会报错。
2、即使我在拓扑视图中把蓝线和绿线都去掉下载到设备也不会报错，程序照常运行
不知道什么原因，希望在这里能得到解答。

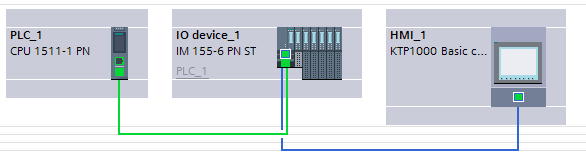

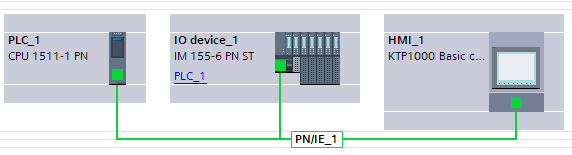

图片说明： 1，网络视图 2，拓扑视图
佳答案
拓扑识别是连接在系统上的硬件的一个识别，没有连接当让不在他的识别范围内。应该是硬件连接错误时会报警的。
