PLC300用PID控制时需要对模拟量做什么处理吗

刘玉蓉 发布于2014-11-13 17:22 2 0 标签：

plc300用PID控制时需要对模拟量做什么处理吗？需要对模拟数据怎么转化？

佳答案

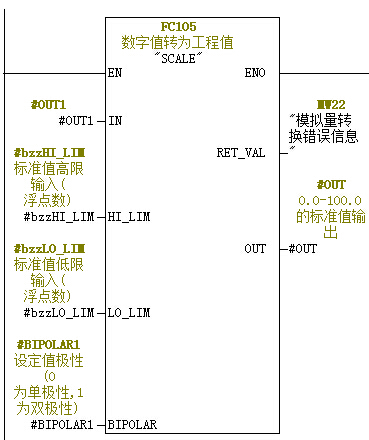

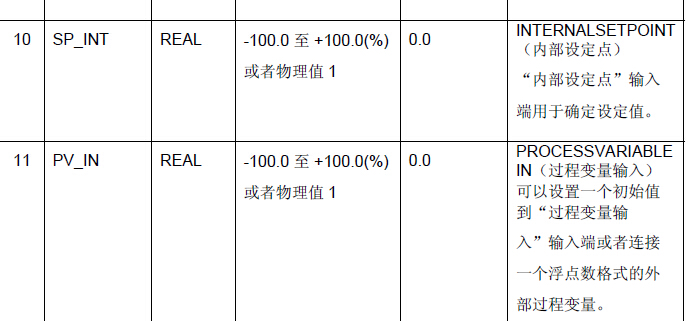

你应该用的是FB41，该功能块对PV_IN（过程变量）和SP_INT（设定值）规定了数值范围，该范围为-100.0至+100.0（%），如果你这个模拟量不用在其他地方的话，可以直接通过FC105转换为0.0-100.0（-100.0-+100.0是针对双极性的）之间的值。见图1。

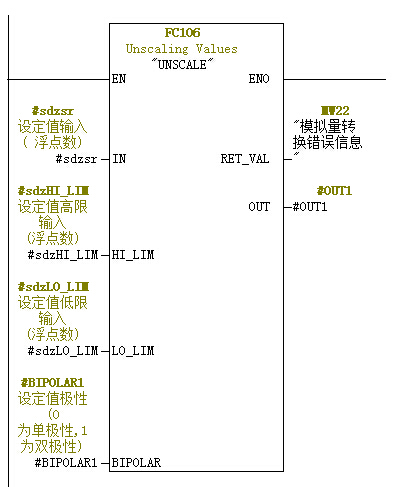

      如果你这个模拟量已经用在了其他地方，比如转换成了实际工程值，你可以将这个工程值通过FC106转换成一个INT，然后通过FC105转换成一个0.0-100.0之间的数。见图2、图3和图4。至于你的情况，要具体情况具体分析。
      详细信息可以参考《F?B?4?1?_?F?B?4?2?_?F?B?4?3?中?实?现?P?I?D? ?控?制》；《精心编制的 S7-300 PID 使用说明》。希望能帮到你。
      https://wenku.baidu.com/link?url=rU7i9jleObIDd0jpkYh73DFlEAaqgbn4BLJcLWWKcWfGdY2P4c-UaeUZEdj_Yq1W75sVkdwY1UBuWIF4ehI38GajwDALqVIuuuszx6-kNuS


参考资料：https://wenku.baidu.com/view/721f367b168884868762d60d.html
图片说明：1，图2  2，图1  3，图4  4，图3
