关于DP协议
刘玉蓉
发布于2014-11-12 17:39
296
0
标签：
他们的上位机编程软件是wincc，那我这边的制氮机是s7-200来控制的，他们说要我提供PLC程序里编好的中间变量，但是我这个程序里，比如启动和停止，根本没有中间变量啊，只有报警有中间变量，比如V101.0。有没有可以详细的教一下，像我这种情况怎么解决？

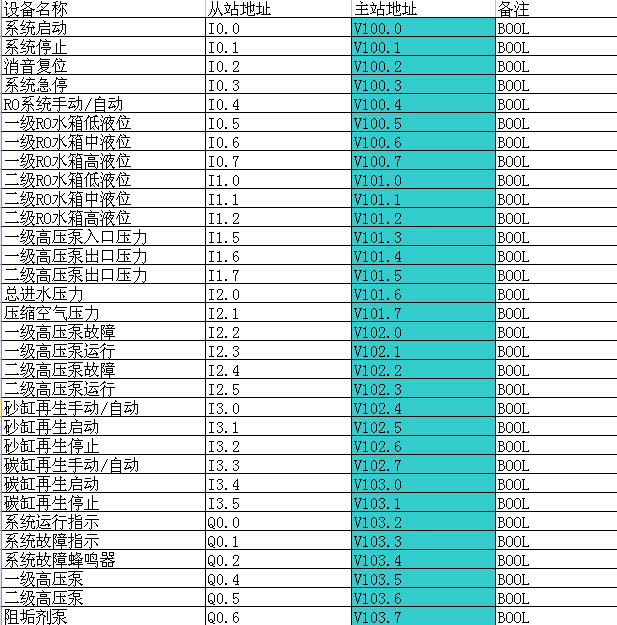

下图是他们发给我的模版。
问题补充：

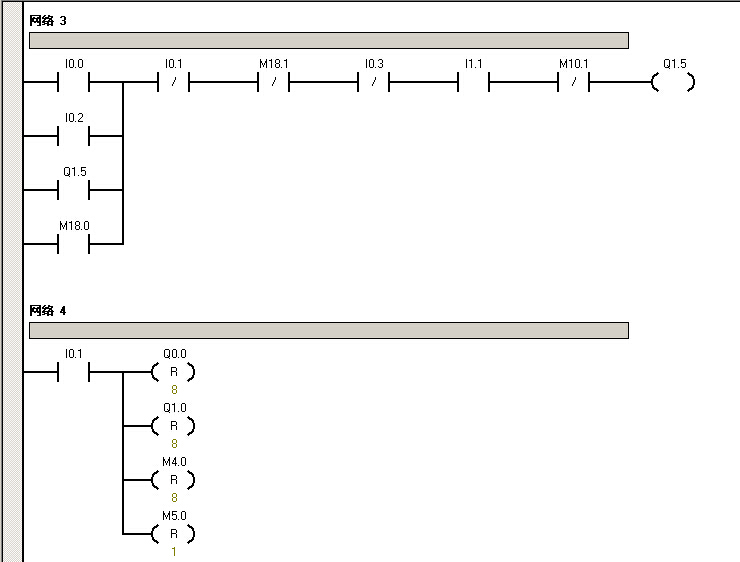

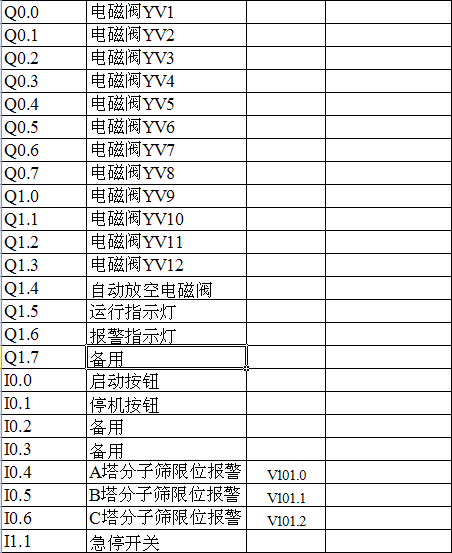

这是我这边的地址表和我的一部分程序：I0.0是启动I0.1是停止。如果要加中间变量，在程序上我应该怎么改动
图片说明： 1，11 2，模版 3，22
佳答案
这个你可以通过一些“成块移动双字/字/字节”的传送，把直接输入、输出地址传送到中间变量中，一方面与上位机通讯的数据交互。其它地址方式作同样传送。
如想让输入I0.0~I3.7的一个输入双字状态全部传送到V100.0~V103.7。
LD SM0.0
BMD ID0, VD100, 4
补充问题回复：
因为上位机需要你的输入、输出地址状态，你通过块的移动传送，就把这些输入、输出（包含中间变量都可以用此方法）映射到V区，具体不需要再另行编程了。
如果上位机另外还需要操作该从站，则只能将必要的控制位重新加入你的控制系统中。
