WINCC通讯故障4116
刘玉蓉
发布于2014-11-12 17:39
192
0
标签：
“机架/插槽未被正确组态。为外部CP模块制定CPU模块的插槽。?
超出在自动化系统上大允许的连接数目”
这是在网上搜到的故障原因， 我的问题是：怎样“为外部CP模块制定CPU模块的插槽” 怎样查看自动化系统上大允许连接数目，如果超出了怎么办？CPU用的是313C,以太网模块用的是CP 343-1 Lean

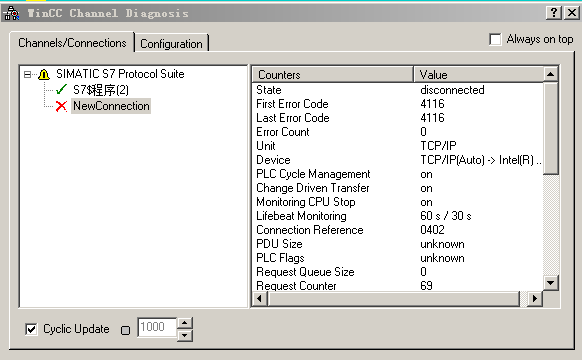

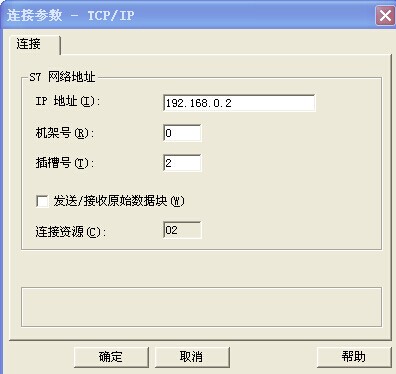

图片说明： 1，连接属性 2，channel diagnosis
佳答案
1)即使PLC通过CP343-1与WINCC通讯,通道参数设置的填写还是CPU及CPU的机架号,插槽 号
2)至于连接数字,是CPU硬件属性->连接:里面的OP数量,(包括操作面板触摸屏电脑等台数)
