s7 200 PID 死区设置问题
刘玉蓉
发布于2014-11-12 17:39
3
0
标签：

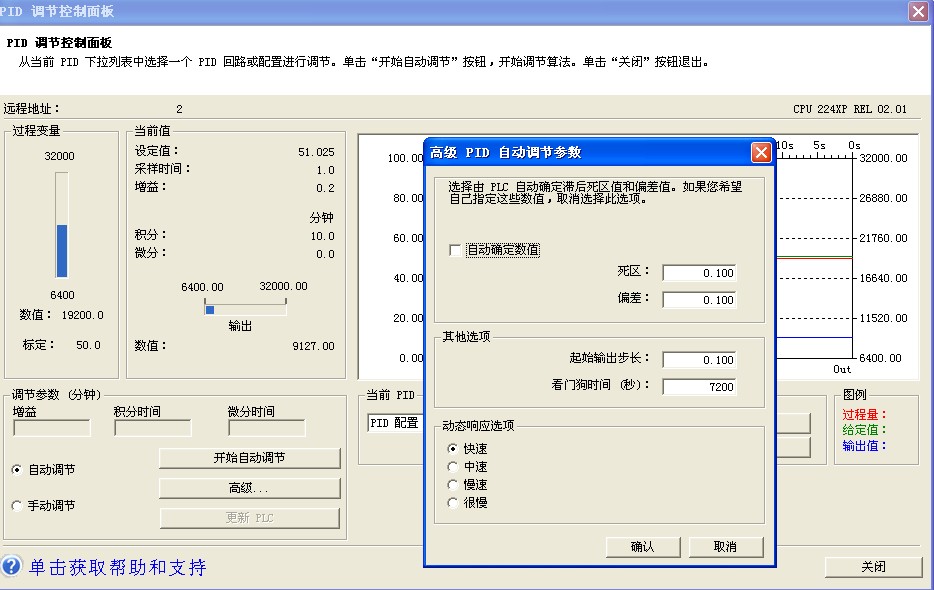

s7 200 PID 死区设置不起作用，从PID控制面板中高级选项中，修改死区参数为（0.02~0.1之间值）后，无论自动确定数值框勾选或不勾选，死区值都不起作用（见图1）。只要测量值和设定存在偏差，PID就持续计算输出，只有偏差为0时，PID输出保持。可以判断死区未起作用。死区参数应该如何设置？
另外，不清楚PID块内部参数的地址，帮着文件中不够详细，例如手动动值Manual对应的PID内部地址，比例计算结果，积分结果，微分结果地址？
图片说明： 1，1
佳答案
这个死区的设置，只是在自整定的过程中起作用，也就是说你设置了死区值，自整定功能就按照你的要求做整定；例如设置0.05的死区，PID整定难度大，可能需要时间就长，而设置为0.1的死区，可能很快就能整定完毕。
整定完后的PID控制并不包含死区功能，如果要死区的功能，你得自己编程：死区内，PID功能停止调节；死区外，PID自动调节。
