怎样有西门子数字量模块输出BCD码，8421码
刘玉蓉
发布于2014-11-12 17:39
2
0
标签：
要和别的仪表通讯，只能用BCD码传递设定数据，需要两组数据发送，大9999，小为0 ，怎么用数字量输出模块输出啊，谁知道。
问题补充：

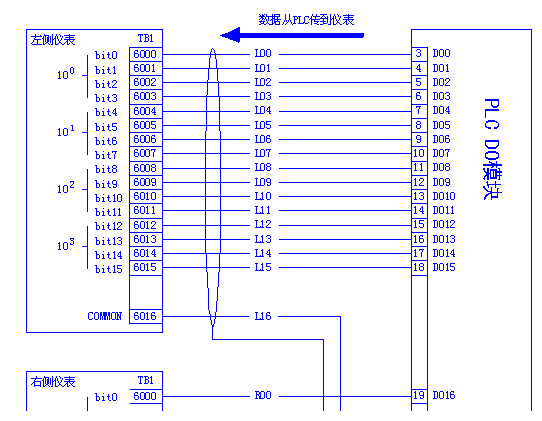

我要给别的仪表传输据，不用通讯的方式，仪表只能接受BCD码的数据，也就是说数据用硬线连接输出到仪表的，如图：如果要传9999，则要将9999转化为1001 1001 1001 1001，再通过数字量输出模块输出，总共有两个仪表要传，所以要选32位输出的DO。
图片说明： 1，PLC给其他仪表传数据
佳答案

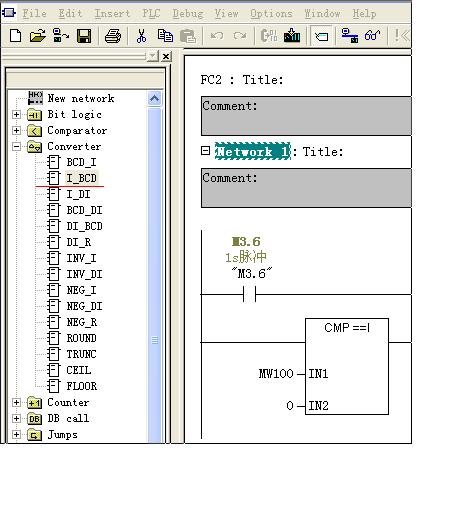

你用通讯传送数据，怎么还用数字量输出模块输出啊。Step7中有整数转BCD码的指令，调用就可以了，见附图。把BCD码防盗变量中传送给仪表。
和仪表通讯一般都是Modbus协议，需要使用CP340或CP341。
补充：如果是这样的话，直接调用DI_BCD指令就可以了，OUT端写QD0即可。
若有收获，就点个赞吧！
