请教S7-200PLC永久存储区使用方法
刘玉蓉
发布于2014-11-11 17:01
3
0
标签：
手册上写到关于永久存储区的使用方法：
1、在掉电保持区设置MB0至MB13为保持
2、通过SMB31、SMW32将V存储器复制到永久存储器。
我想请教下：
1、这两种方法有何异同（只是MB0至MB13可以设置14个字节，而通过SMW32只能设置4个字节吗？）
2、通过SMB31和SMW32将VW10复制到永久存储器后，怎么再将该值读回来？（我在手册上没有找到相关描述）

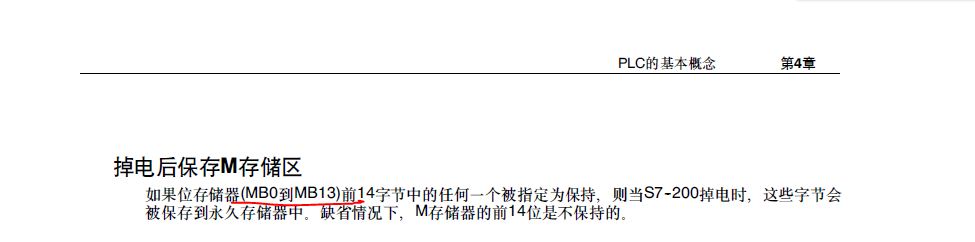

图片说明： 1，1掉电后保存M存储区 2，2通过SMB31将V存储器复制到永久存储器
佳答案
1、在掉电保持区设置MB0至MB13为保持。这个区域的特性为：
、CPU的内置超级电容，断电时间不太长时，可以为数据和时钟的保持提供电源缓冲 。CPU上可以附加电池卡，与内置电容配合，长期为时钟和数据保持提供电源 。
、这个区域为RAM：
RAM： 易失性的存储器，失去电源供应后，其中保存的数据会丢失。S7-200 CPU中的RAM由超级电容＋外插电池卡提供电源缓冲。RAM保存V、M、T（定时器）、C（计数器）等各数据区的内容。
2、通过SMB31和SMW32将VW10复制到永久存储器，这个区域的特性为：
、将数据写入EEPROM永久保存。
、这个区域为EEPROM：
EEPROM：非易失的电可擦除存储器，保存数据不需要供电，并且可以改写其内容。上述RAM数据区中有的部分与EEPROM中的区域一一对应。用户程序也永久保存在程序EEPROM区中
3、可以通过程序将数据写入EEPROM：将数据写入SMW32，在SM31.0和SM31.1中存放数据长度,并将SM31.7置位,CPU自动保存数据到EEPROM。可以将多个数据写入EEPROM；每次需要修改SMW32的值和SM31.0和SM31.1中存放数据长度。
4、怎么再将该值读回来？
CPU内置的EEPROM存储器用于永久保存数据，包括与RAM数据区一一对应的全部的V存储区、部分M存储区（MB0 - MB13）、定时器（TONR）。
例如V存储区的VW100（RAM）在EEPROM中有其独占的对应地址，数据在从EERPOM中写到V存储区中时，其目标地址就是VW100。
数据可以用如下方式写入EEPROM数据区：
在编程软件Micro/WIN的Data Block（数据块）中定义V数据区存储单元的初始值，下载数据块时，这些数值也被写入到相应的EEPROM单元中。
用特殊存储器SMB31、SMW32，用编程方法将V存储区的数据写入EEPROM
在System Block（系统块）中设置数据保持功能，可将MB0 - MB13的内容在CPU断电时自动写入到EEPROM中。
5、指令库中有EEPROM 数据写入指令。
6、相关文档：
见《西门子S7--200的数据保持问题》下载：
https://www.ad.siemens.com.cn/download/SearchResult.aspx?searchText=F0424
《S7-200CPU掉电数据保持常见问题》下载：
https://support.automation.siemens.com/CN/llisapi.dll?func=cslib.csinfo&lang=zh&objid=81212034&caller=view
《西门子 S7-200?LOGO!?SITOP 参考》 下载：
https://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0136
