step 7 professional 软件问题，无法和现场PLC通讯
刘玉蓉
发布于2014-11-11 17:01
9
0
标签：
公司购买了一套step7专业版软件，里面包含step7 v5.5 sp3,s7-graph v5.3 ind.sp7, s7-scl v5.3 ind.sp6, s7-plcsim v5.4 ind.sp5。
安装完以后，使用安装包中的USB key激活，软件可以正常打开，可是无法和现场的PLC连线。现场有319-3 PN/DP的plc，有试过使用新安装的软件和生产线上的旧的plc连线，或者和购买的新的PLC连线（刚到的未刷IP地址），都无法找到plc，就是说现场plc的MAC地址都扫描不到。 自己确认过，连线使用的网线无问题。PLC硬件无问题。
目前怀疑是软件安装的有问题，也已经重装过，选用两台电脑，一台为XP系统，一台为win7企业版，安装完以后都是一样的问题。
做现场连线时的设置如下：
1.PG/PC设置： TCP/IP（AUTO）--intel(R) 82579lm G....
intel(R) 82579LM 为我的电脑的有线网卡。
因为连接不上，我有诊断过接口协议，发现有故障：access points using this paramter set:--S7ONLINE Error:function call SRMD_Set(..) Error_No interface handle
2.使用网线和plc连上以后，水晶头的绿灯常亮，黄灯在闪，看着正常，可是在线扫描的时候就是找不到现场plc的MAC地址。
3.有使用过供应商的的电脑操作过同一台PLC，一切正常。供应商使用的软件为step7 v5.4
4.公司干活的电脑上有安装AB的PLC编程软件（rs500和rs5000系列），三菱的PLC编程软件（GX Developer），不知道会不会有冲突
5.有试过在PG/PC接口设置里面换成其他接口，发现都连不上PLC
请帮忙看看，目前软件无法使用。
问题补充：
目前新的plc已经使用其他电脑（装有step7 v5.4）设置好IP地址，并且下载好程序，也是我自己操作的。
当前测试的时候使用的方法都是用“TCP/IP（AUTO）-本地网卡”的接口协议来连线，发现无法连接，使用“网络节点编辑”中的“MAC地址扫描“的时候，还是找不到我的现场的plc，现在是怎么都扫描不到现场的PLC的MAC地址，就是说找不到现场的PLC。现在连线的plc已经有程序在里面了，使用以太网接口，IP被我设为192.168.0.1
我有用一台装有step7 v5.4 的电脑，用同样的接口协议，同样的方法操作，一切正常，可以在线，可以上传，也可以下载。所以感觉不是我手法的问题了。可是公司买的软件又必须得用，而且只有这个正版的软件，实在是没有办法了。请看我的附件里面的图片，诊断的时候出错，有两个错误，感觉应该是这个问题。还有，专业版的软件装完以后，发现”S7-PCT-port Configuration Tool " 软件打不开，加上附件图片里诊断出的问题，感觉应该是我的软件有问题。现在很头疼，我们要支持正版，公司规定也只能用正版，用盗版会被开掉，然后，花将好多钱买的正版软件又不能用，感觉好悲剧，现在活也干不了。

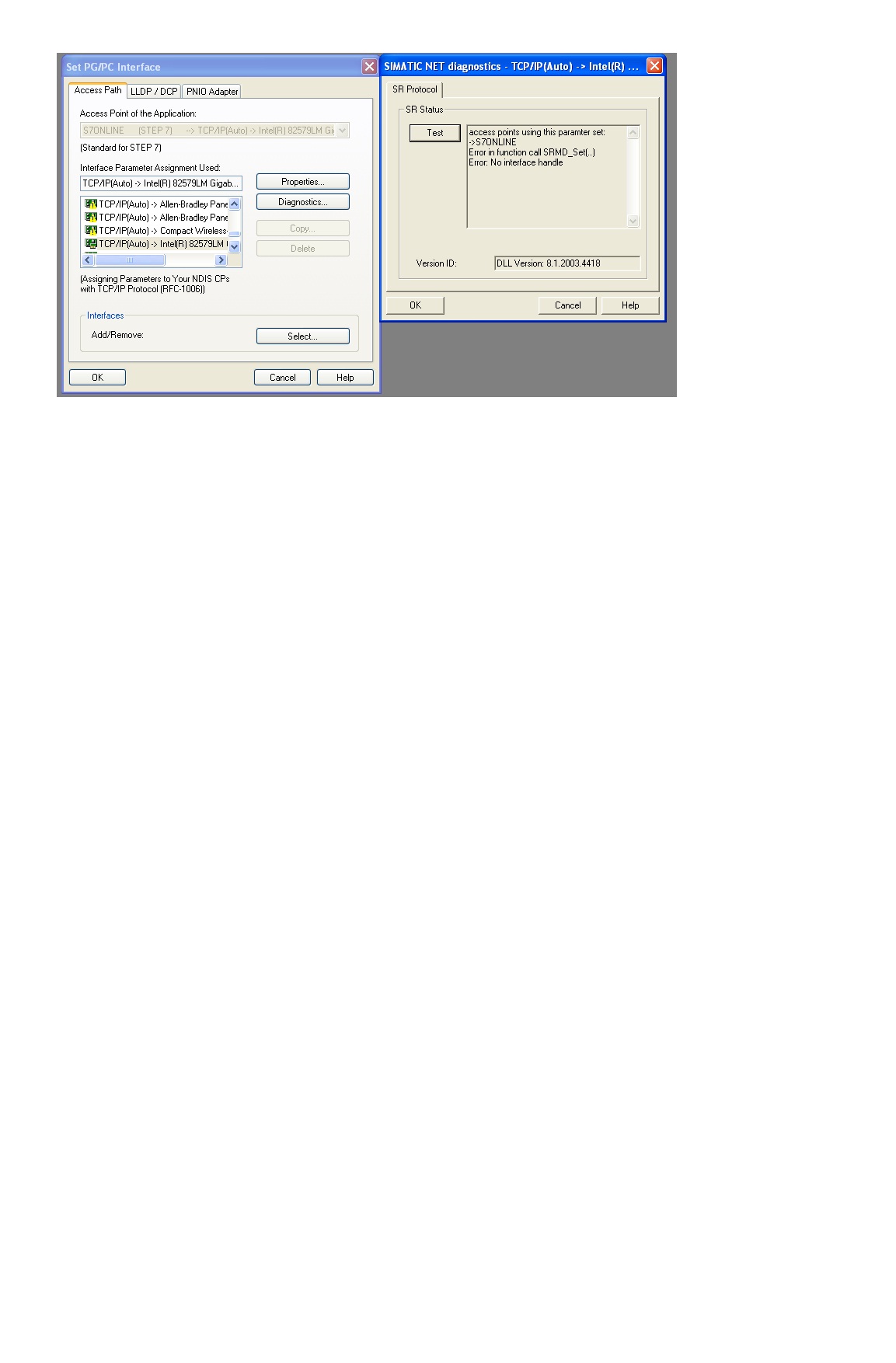

图片说明： 1，PG/PC 接口设置时诊断的故障
佳答案
查看你的电脑的Simatic IEPG Help Service服务是否已启动？
