S7-200，液位设定值是0到2m，在用到PID向导，setpoin~R 究竟设定是多少
刘玉蓉
发布于2014-11-11 17:01
298
0
标签：
如题，它是怎么的一个标定（默认0.0~100.0）？假如是0~20m，又如何标定？

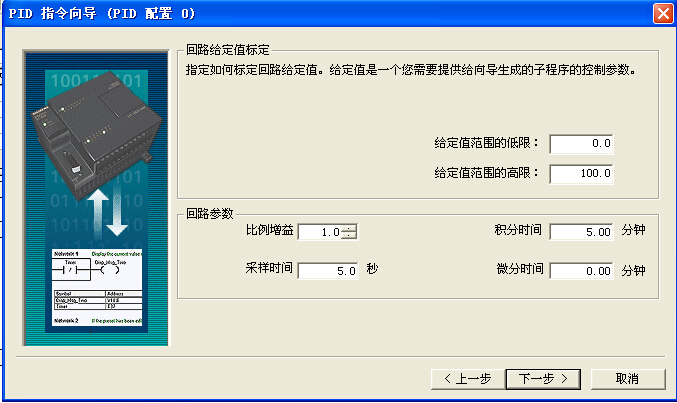

见图1？
图片说明： 1，图1
佳答案
默认0.0~100.0，你可以认为是百分比作为设定值；假设你调控的对象是0~20m，那你就用设定值SP（0~20之间的数）除以20再乘以100.0然后填写到PID块的引脚Setpoint。
或者你直接将默认0.0~100.0，改为你的实际量程0~20m，则在PID块的引脚Setpoint填写设定值SP（0~20之间的数）即可。
