wincc与315-2 PN/DP通讯问题
刘玉蓉
发布于2014-11-10 17:24
7
0
标签：
情况是这样子的 现在通讯网线计算机已经和CPU建立了联接。可以下载和监视PLC程序 。现在的情况时WINCC与PLC通讯始终联接不上 应该是相关的设置有问题 麻烦有经验的帮忙分析一下。我目前做了以下工作 WINCC上添加了S7驱动程序 并建立了TCP/IP联接。在里面建了两个M 变量来测试是否能和PLC通讯成功。WINCC参数设置下面有三张图 各位帮忙看看

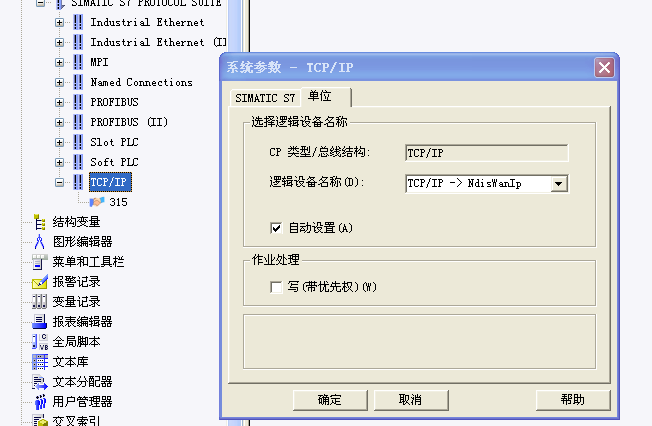

图片说明： 1，PLC端配置 2，WINCC配置1 3，WINCC配置2
佳答案
网卡配置好像有点问题，你参考一下zhangli0的说法。
另外，需要注意的是“Wincc 配置1 ”那张图你勾选了"发送/接收原始数据块"，这个是需要配合PLC程序才能通讯的。如果你不知道怎么用，一定要取消这个勾选，否则你通讯不上的。
