请问DO点为MOSFET的数字量输出模块，接线时需要加续流二极管保护吗？
刘玉蓉
发布于2014-11-10 17:24
3
0
标签：

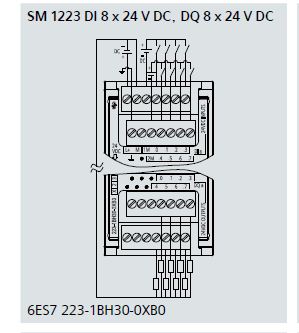

1、样本中模块的接线图如截图所示，我想请教下MOSFET输出控制继电器的线圈，有没有必要加续流二极管保护？
2、讨论下，同一个柜子中PLC与DO模块的输出类型，个人认为应该选相同的，比如都是继电器输出，或者都是固态MOSFET输出。
图片说明： 1，固态MOSFET 2，样本中1BH30接线图
佳答案
个人观点仅供参考：
1）如果是连接中间继电器之类的负载（小型继电器负载）不需要在连接（反向并联）二极管保护。如果连接的是直流接触器之类的负载，建议用二极管反向并联连接。
2）如果没有特殊的要求，这个想法与你一致。也没有什么至少做备件时容易一些。
