PCS7 语句表麻烦解释一下

刘玉蓉发布于2014-10-27 17:53 120 0 标签：

A     "SMF_DI_040"                    // I4.7
      =     DB438.DBX    0.0          //为什么要赋给它？
      LAR2  P#DBX 0.0
      CDB
      UC    "DIALARM"     //FB701
      CDB
      A     BR                  //这句什么意思？
      OPN   DI   188        //打开数据块源数据块是DB188 ，为什么这儿用DI
      =     DIX   31.4   //不明白？
      L     DBB    2    //？
      OPN   DI     1   //难道打开数据块DB1？
      T     DIB 4627   //很难理解
这是PCS7里，DI开关量输入的CFC块程序，，麻烦大侠们解释一下。。

还有DIALARM块，输入是BOOL，为保输出用BYTE。都是开关量的，为何这么复杂！

佳答案

不知什么原因，我的答案就不能全部显示，下面只是一部分，在此后再不能编辑了。

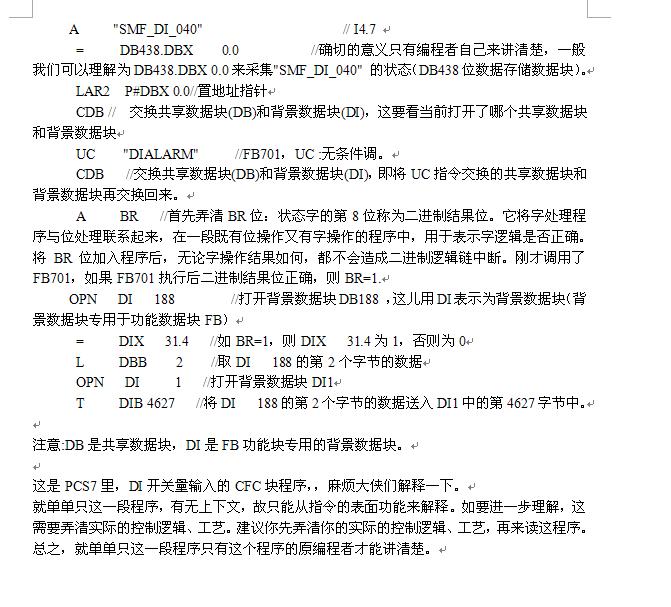

请看我上传的图片吧，图片中是我的完整的答案：

A     "SMF_DI_040"                    // I4.7
          =     DB438.DBX    0.0          //确切的意义只有编程者自己来讲清楚，
一般我们可以理解为DB438.DBX 0.0来采集"SMF_DI_040" 的状态（DB438位数据存储数据块）。
      LAR2  P#DBX 0.0//置地址指针
      CDB //  交换共享数据块(DB)和背景数据块(DI)，这要看当前打开了哪个共享数据块和背景数据块
      UC    "DIALARM"     //FB701，UC :无条件调。
      CDB   //交换共享数据块(DB)和背景数据块(DI)，即将UC指令交换的共享数据块和背景数据块再交换回来。<br

图片说明：1，我的完整答案 2，我的答案

若有收获，就点个赞吧！
