关于远程诊断设备没有响应的问题求助
刘玉蓉
发布于2014-10-22 17:53
126
0
标签：
德国技术人员需对我公司设备进行远程监控，方便在线检查修改程序，但是，虽经德方技术人员的多方努力，始终无法与设备建立正常连接。
具体连线过程：电话线接到一个端子盒，端子盒的另一端接在SIMATIC TELESERVICE 6SE7 972-0EM00-0XA0 X3 LINE端口上；X2 RS232空着；X1 LAN与设备连接。目前的状态是：SIMATIC TELESERVICE 模块 DC3V指示灯是亮着的，其他 SF, BUSF, RX/TX,DCD指示灯都是灭着的。打开前盖，RX/TX 指示灯灭着，LINK指示灯亮着，有一个 P RES开关不知道起到什么作用。将电话线从插头处拔下，所有SIMATIC TELESERVICE
指示灯都没有变化，打电话到这个正在用于远程监控的电话，能听到传真声嘀嘀两声，随即自动挂断，这就说明电话线路连接正常，是吗？
如果电话线正常建立连接，SIMATIC TELESERVICE 相关的指示灯是否应该亮着，甚至有些会闪亮，可以这样认为吗？
佳答案

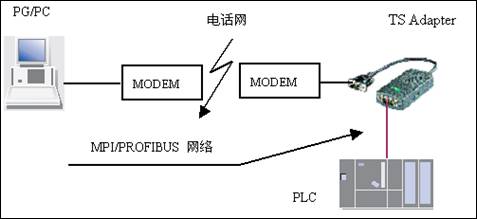

该方案需要的软／硬件包括：
硬件：两根电话线，两个串口Modem，一个TS-Adapter
软件：SIEMENS TeleService 软件 (STEP 7软件在本文中是默认必须的，不再单独提及)
具体的实现方法并不复杂，操作步骤用户可以参考《西门子工业网络通信指南（上册）》一书。
这种方案的优点在于配置简单，价格便宜，无需额外的硬件卡件，如PC机上只需要有串口，PLC站则只需要CPU上的MPI（或Profibus）口即可。
但该方案的缺点在于连接速度受限，只是拨号上网的速度，而且容易出现连接中断的现象。而且拨号上网的方式目前已经逐步被宽带所取代。
参考：
https://www2.ad.siemens.com.cn/Download/Upload/AS/application/A0038.pdf
