1HF00-0AB0电流输出接线
刘玉蓉
发布于2014-10-21 17:19
377
0
标签：
1HF00-0AB0电流输出接线 ，我看了手册上只有电压输出的接线，是不是电流输出的和电压输出的是同样的接法？？？
问题补充：
400的AO。。。。。

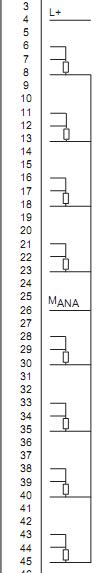

图片说明： 1，图
佳答案
1。SM432是S7-400的唯一的模拟量输出模块:AO8x13, 其输出点数为8点，端子6和7必须短接；否则无法输出电流信号；
2。根据操作需要，可分别为每个SM322：AO8X13位的输出通道设置为电压输出或电流输出，或禁用；
3。对使用的输出通道，将“输出类型”设置为“禁用，并保持端子为开路状态；
4。缺省情况下，模块中的输出类型设置为”电压“，输出范围为”+-10V；
5。7和8端子是采用电压输出为四线式时用于测量负载两端的电压，可以提高电压的输出精度；8为S0-，26为测量回路的参考点，所以它必须建立电气连接
参考资料：https://www.ad.siemens.com.cn/service/answer/solution.asp?Q_id=58035&cid=1029
