请教：双字DW中的DW#16#类型的数值如何比较

刘玉蓉发布于2014-10-20 18:01 11 0 标签：

在STEP7中，采用一个DW（DW#16#格式的）双字变量ERROR_CODE_Temp存储设备的故障状态，该变量的每一个都代表一种故障，我实现方式的代码如下
A(
      O     #C
      O     #R_AL
      )
      A     #R_P_N
      =     L      2.0
      A     L      2.0
      BLD   102
      =     #R_AL
      A     L      2.0
      JNB   _001
      L     #ERROR_CODE_Temp
      L     DW#16#1
      OD
      T     #ERROR_CODE_Temp
_001: NOP   0
我想实现当没有故障时，触发一个Bool型的变量，我考虑采用将#ERROR_CODE_Temp和DW#16#000作比较，相等时触发Bool型变量，但是没找到相关的语句，请高手指点如何实现，或是还有其他什么方法呢，搜了一下，好像可以采用CC0和CC1。

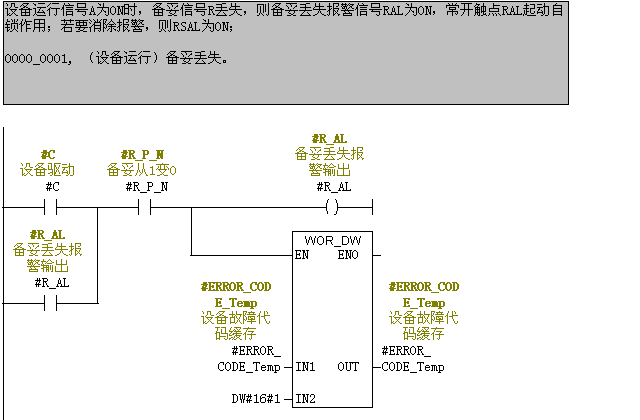

图片说明： 1，代码图片

佳答案

1、双字长的数值如何比较：
? D 比较两个双整数（32位）：==D，<>D，>D，<D，>=D，<=D；
使用比较双整数指令（32 位），可以将累加器 2 中的内容与累加器 1 中的内
容进行比较。累加器 2 和累加器 1 的内容都作为 32 位整数。比较的结果以
RLO 以及相关状态字位的设置来表示。RLO = 1 表示比较的结果为“真”；RLO
= 0 表示比较的结果为“假”。状态字位 CC 1 和 CC 0 表示“小于”、“等于”
或“大于”关系。
2、实例：
L MD10// 装入存储双字 MD10 的内容（32 位双整数）。
L ID24// 装入输入双字 ID24 的内容（32 位双整数）。
>D// 比较累加器 2 中的内容（MD10）是否大于累加器 1 中的内容（ID24）。
= M 2.0// 如果 MD10 > ID24，则 RLO = 1。
3、如果 #ERROR_CODE_Temp是双整数：
L     #ERROR_CODE_Temp
L     L#1//取32位常数1
  <>D//两者比较
=M100.0//如果不等，M100.0置位。
4、相关资料：
《用于S7-300 和S7-400 的语句表(STL)编程手册》下载：
https://www2.ad.siemens.com.cn/download/Upload/AS/manual/1008[1].pdf
L#1是32位常数1，即长整数，参见：
见《S7-300的数据类型》其中，8、常数的表示方法。连接：
https://blog.gkong.com/more.asp?name=zhyo720211&id=2005
