FM350-2测量流量
刘玉蓉
发布于2014-10-20 18:01
109
0
标签：
这两天我准备用高数计数模块FM350-2测量流量，流量计用的是罗斯蒙特8732型，原来用的是4-20ma的信号输出，为了更加准确地测量流量，现在想用脉冲信号输出，可是遇到了FM350-2与流量计的接线问题，查阅了相关了资料，可是还没有解决问题，还请指教。

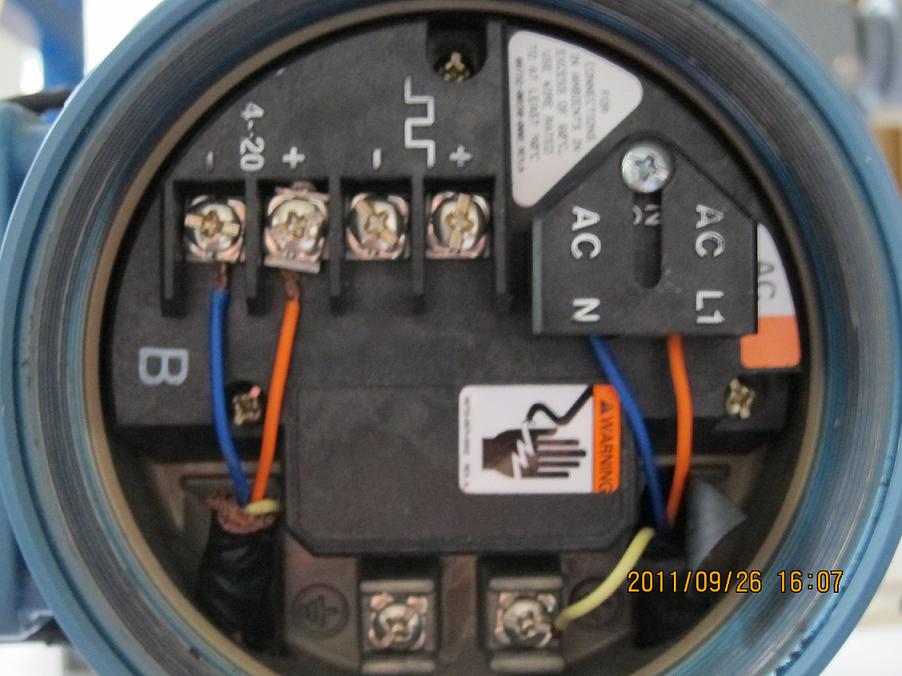

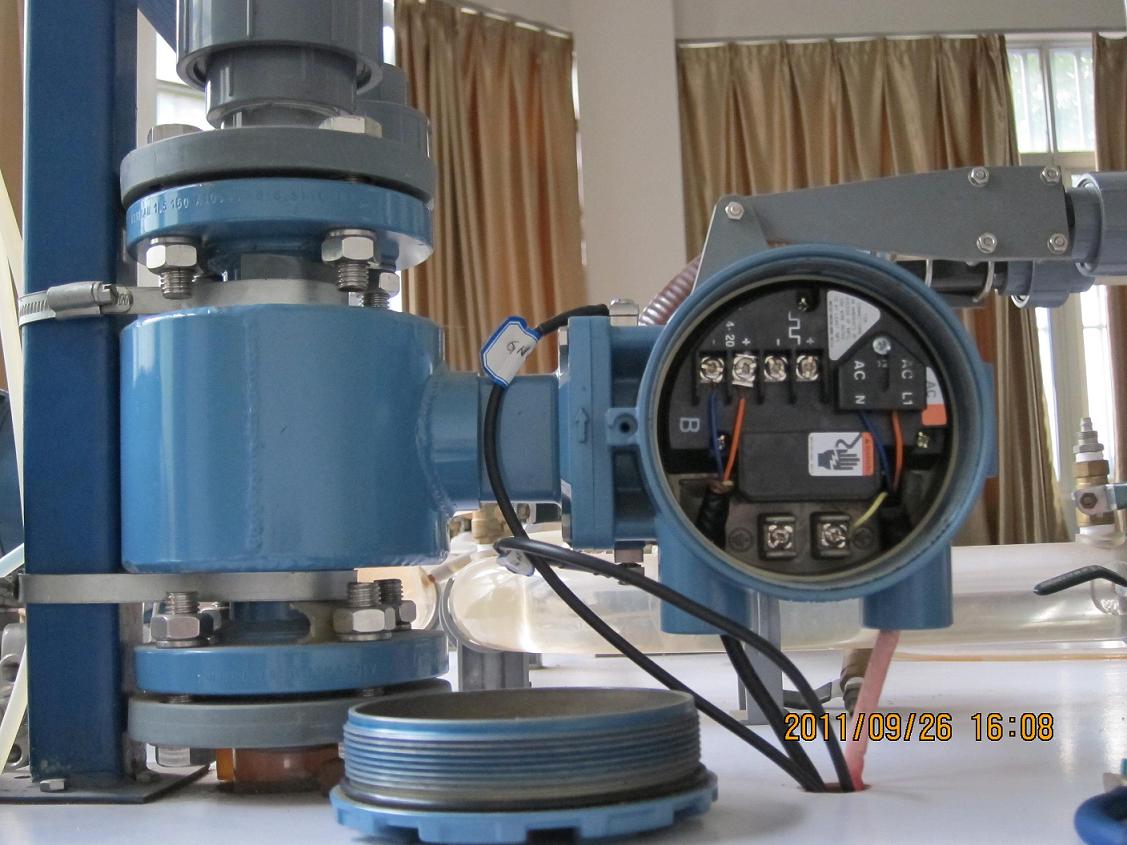

图片说明： 1，罗斯蒙特流量计外观 2，流量计接线端子
佳答案
将流量计的4...20mA输出的+端接一个约4K左右的电阻一端，电阻的另一端接脉冲输出的+端，并将此端接至FM350-2的脉冲输入端，FM350-2的22脚与流量计脉输出的-端接在一起(不知脉冲的负端内部有无与4..20mA的-端相连，如果没有，还要将流量计4..20mA的-端与脉冲输出的-端接在一起，再与FM350-2的22脚相连)，试试看。
