数据块调用
刘玉蓉
发布于2014-10-17 16:52
160
0
标签：
在主程序里调用了两个FB（均为压力的数据采集程序）功能块，由于M区的数据存储量不够，编了两个共享DB块，可是在主程序调用FB块时出现图中所示的问题，自动生成调用数据块时，我怎么填都不对，总是有报警显示，总提示“数据类型冲突”，而且字体显示红色，截图如下，请高手指教？
CPU31401AG13-0AB0，模拟量331-7KF0200AB0
有哪位可以说说.
问题补充：
想问下，那些自动生成的“背景DB”块，里边应该是什么内容啊？我的是打开以后什么都没有？截图如下，有哪位给个明示啊？

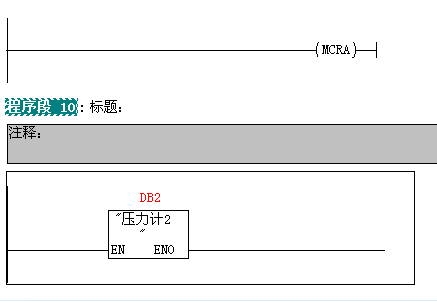

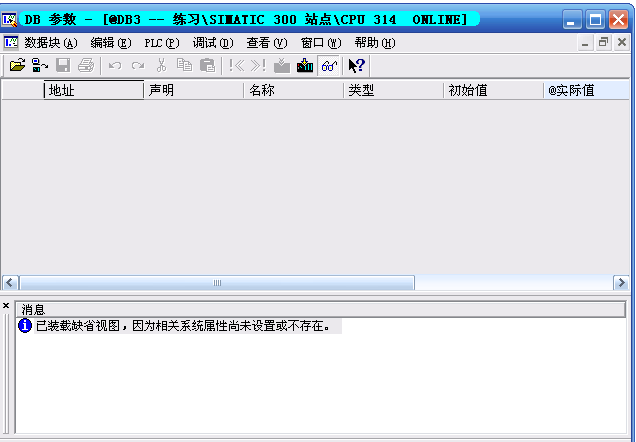

图片说明： 1，问题截图 2，背景DB界面
佳答案
从问题截图可以看出DB2为红色，说明DB2不存在或它不是当前功能块FB的背景数据块，背景数据块用来保存FB和SFB的实参和静态数据，背景数据块中的数据是自动生成的，它们是FB的前边变量声明表中的数据（不包括临时变量TEMP）。调用FB时必须指定对应的背景数据块。
你在编写FB中程序时，保存FB时，PLC操作系统在编译FB时，将自动生成与功能块FB对应的背景数据块中的数据，其变量与对应的功能块中的变量声明表中的变量相同，不能在背景数据块中增减变量，只能在数据显示方式下修改实际值，或者通过对应的功能块的变量声明表来修改。
一般你可以直接编写FB块中的程序，并保存，不要建立任何共享数据块或背景数据块；然后在组织块OB1中调用FB时，如调用一个功能块为FB2，可以直接填写数据块如DB2（数据块DB2不存在，这时它为红色）：
CALL FB2，DB2（实际背景数据块不存在，DB2 为红色）
你在填写DB2时，它为红色，表示不存在，你在点击FB2中工具栏上“保存”按钮时，会出现下列对话框：
LADS/STL/FBD （30：150）
The instance data block DB2 doesn’t exist, do you want to generate it?（背景数据块DB2不存在，你想建立它吗？）
单击“Yes”，就自动建立与生成与功能块FB对应的背景数据块中的数据块DB2，同时CALL FB2， DB2中DB2变为黑色，表示DB2已经建立，可以在你的项目“块”中看到。其变量与对应的功能块中的变量声明表中的变量相同，它们是一一对应关系。这时可以打开DB2，看到背景数据块中所有数据。
根据你的情况，你可以删除共享数据块，一般FB有自己的专用背景数据块（一个FB可以有多个背景数据块，但一个背景数据块只能属于具体的一个FB），然后在组织块如OB1中重新调用如FB2、FB3，直接填写相应的空的背景数据块，按照上述方法产生新的对应的FB的背景块，就没有上述问题。建议在调用FB时不要使用共享数据块，而是直接产生对应的背景数据块。
