DB块的调用问题
刘玉蓉
发布于2014-10-17 16:52
3
0
标签：
我的PLC300 M存储区不够了，建了个共享DB，可是共享DB里依然只能用DBD0，DBD4-DBD252,,这样还是不够用，想问下，如果可以的话，我的共享DB可以建多个么？一个DB是DBB0-DBB255，我建立三个共享DB块，用完DB1.DBD0 ,DB1.DBD4，···DB!1.DB252,是不是就可以用DB2.DBD0，DB2.DBD4,····DB2.DBD252，一次类推，我这样用可以么？
我的CPU是314-1AG13-0AB0，我是不是改换CPU了？
问题补充：

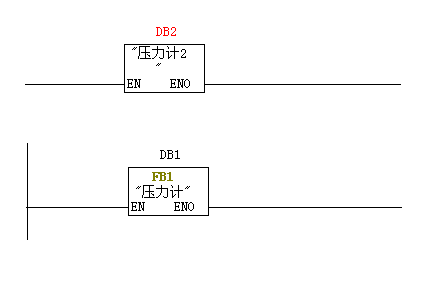

谁能解释下面两个图？两个FB分别调用两个共享DB块，怎么一个是正常，一个是红色的了？还提示什么数据类型冲突？
图片说明： 1，1.1
佳答案
我的PLC300 M存储区不够了，建了个共享DB，可是共享DB里依然只能用DBD0，DBD4-DBD252,,这样还是不够用，
-------这要看你的定义了，你定义为INT、WORD型，就是DBW0；DWORD、REAL型是DBD0；BIT型是DBB0.0；BYTE型是DBB0。DB块的地址不超过DBD1000好。
想问下，如果可以的话，我的共享DB可以建多个么？
-------原则上你可以建1024个DB块。
一个DB是DBB0-DBB255，我建立三个共享DB块，用完DB1.DBD0 ,DB1.DBD4，···DB!1.DB252,是不是就可以用DB2.DBD0，DB2.DBD4,····DB2.DBD252，一次类推，我这样用可以么？
-------定义共享DB块一般是按一定的数据功能来分好一些些。整个程序不超过MMC卡的容量就行。
我的CPU是314-1AG13-0AB0，我是不是改换CPU了？
-------CPU能满足你的设计要求。
问题补充：谁能解释下面两个图？两个FB分别调用两个共享DB块，怎么一个是正常，一个是红色的了？还提示什么数据类型冲突？
FB调用的是背景DB块，不同的FB的背景DB块是不能共享的。。。
