请教：OB85在使用中的一些问题

刘玉蓉发布于2014-10-17 16:52 4 0 标签：

在STEP7中，我采用“报告系统错误”功能，自动生成用于诊断和发送消息的OB，FB，SFC等，故障信息和故障文本用于WinCC项目显示（见附图1）。自动生成的OB85中，带有如下代码

程序段1： SFM: 报告对系统错误的判断
根据错误进行出错处理
   L     B#16#A1                     // 未载入的 OB 出错
   L     #OB85_FLT_ID
      ==I
      JC    K_OB
      L     B#16#A2                     // 未载入的 OB 出错
      ==I
      JC    K_OB
      L     B#16#A3                     // 访问一个未下载的块出错
      L     #OB85_FLT_ID
      ==I
      JC    K_B
      JU    F_PA

程序段2：SFM: 未载入的 OB 的错误处理
可以在此处调用用户程序，而不必切换到 STOP 模式。
K_OB: JU STOP
JU ENDE

  程序段3：SFM: 未载入的 FB 或 DB 的错误处理
可以在此处调用用户程序，而不必切换到 STOP 模式。
K_B:  JU    STOP
      JU    ENDE

   程序段4：SFM: 在过程映像更新时的错误处理
F_PA: NOP   0
      JU    ENDE

  程序段5：SFM: 将 CPU 切换到 STOP 模式
STOP: CALL  "STP"   （SFC46）

  程序段6：SFM: 退出块
ENDE: NOP   0

因为是自动生成的代码，有几个问题请高手指点一下：
1·在程序段1中， #OB85_FLT_ID的“B#16#A1 ”、“B#16#A2 ”、“B#16#A3 ” 故障代码具体是什么意思呢？程序标注只是写了未载入的OB出错，在STEP7中，F1（帮助）OB85，帮助文档讲解的没明白。

2·程序段2，程序段3中都存在指令 JU STOP，标签STOP对应的指令是CALL “STP”（SFC46），意思是“change the cpu to stop”，而我不想让CPU停机，我考虑将原程序中的 CALL “STP”（SFC46）删除，不知是否可行。
3·查看《组织块使用说明》，在介绍OB85部分存在这样一条说明，“如果OB85未编程，当检测到这些事件之一时CPU变为STOP方式”（事件1·未下载的OB的启动。事件2·当操作系统访问模块时故障。事件3·系统刷新过程映像期间I/O访问故障）。请问，在项目中我插入空的OB85，在有如上三个事件触发时，CPU也会停机？没明白这条注意事项是什么意思，请指点

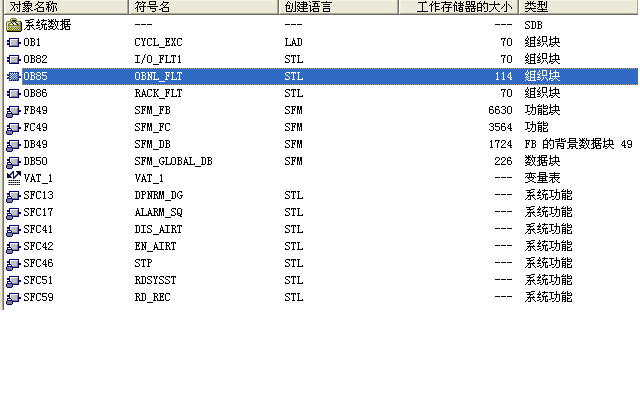

图片说明： 1，附图1

佳答案

1、在程序段1中， #OB85_FLT_ID的“B#16#A1 ”、“B#16#A2 ”、“B#16#A3 ” 故障代码具体是什么意思呢？
例如，B#16#A1表示：
由于使用STEP 7创建了组态，用户的程序或操作系统将为未加载到CPU上的OB创建一个启动事件。
、OB85_Z1：由OB85_Z23确定的被调用OB的各个局部变量。
、 OB85_Z23：
- 高位字：导致OB调用的事件的等级和编号
- 低位字，高字节：程序级别以及出错时处于活动状态的OB
低位字，低字节：激活的OB。
全部说明请见，下述文档中1-39页，下载：
<S7-300400的系统软件和标准功能>下载：
https://www2.ad.siemens.com.cn/download/Upload/AS/manual/1023.pdf
2、将原程序中的 CALL “STP”（SFC46）删除，不知是否可行？
如果停机的后果是可预料的，即无人身、设备伤害是可以的。
3、在有如上三个事件触发时，CPU也会停机？没明白这条注意事项是什么意思？
如果OB85未编程（即空的OB85），当发生下述故障时CPU会停机：
、系统处理某个事件需要相应的OB块，但这个OB块不存在（没有下载）；
、系统要访问模块时，例如要读数字量输入，但这个模板有故障，不能被正常访问；
、系统在每个扫描周期的开始与结尾，分别要刷新I/O映像区，但此时发生了故障。
4、相关参考文档：
