S7-200做Modbus从站的问题。不知道是硬件问题还是软件问题。
刘玉蓉
发布于2014-10-15 17:05
75
0
标签：
S7-200做Modbus从站，电脑做主站的问题。
程序如图所示。库存储区，通讯端口设置如图。下载到s7-200后。拔掉PPI电缆。
用屏蔽双绞线自制通讯线，做了一个公头接Port0，焊上公头的3、8。
电脑的com1，用一个232转485的转换器，TX+(A)和TX-(B)分别连接公头的3、8。打开串口调试助手，读VB0的值，寄存器地址我填0,0000，数量填1,2,3都读不出，通讯超时。调转TX+(A)和TX-(B)接8、3也不行，都通讯超时。
大家看看是软件问题，还是通讯线做的有问题。我都检查通讯线了，焊得没问题。
应该怎么自制通讯线。
问题补充：
原来用过这个232转485转换器，貌似是好的。
我有个PC/PPI电缆，RS232/485转换，6ES 901-3CB30-0XA0
这个能用于modbus通讯嘛。这个我也调不出来

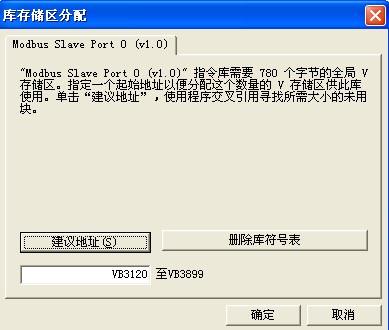

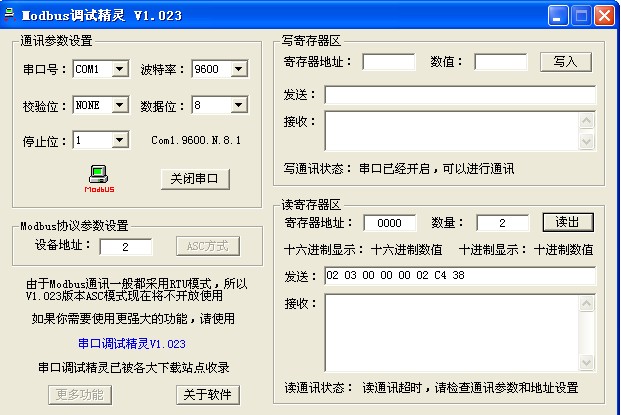

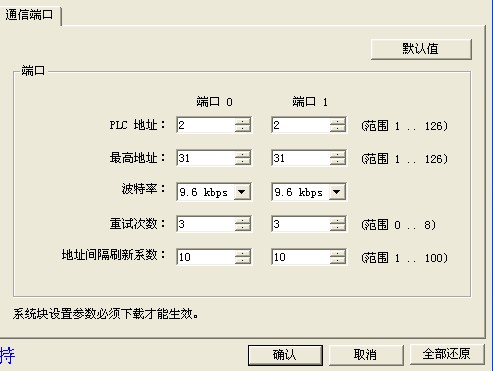

图片说明： 1，程序 2，通讯端口设置 3，modbus调试助手 4，库存储区分配
佳答案
首要问题是硬件问题，即通讯问题：
1、必须采用高品质的232转485的转换器，这个事关重要。232转485的转换器应用必须正确，注意，有的转换器是有源的；
2、通讯线：RS485的正负与 西门子是3为D+ 8为D- 直连；
3、S7-200的参数与参数必须在通讯之前设置、下载完成，程序需要激活；
4、调试助手与S7-200的通讯参数必须设置一致。
