S7-300硬件诊断
刘玉蓉
发布于2014-10-13 17:38
2
0
标签：
由于CPU的SF灯一直在亮，硬件诊断结果如图，请问是硬件配置有误吗？

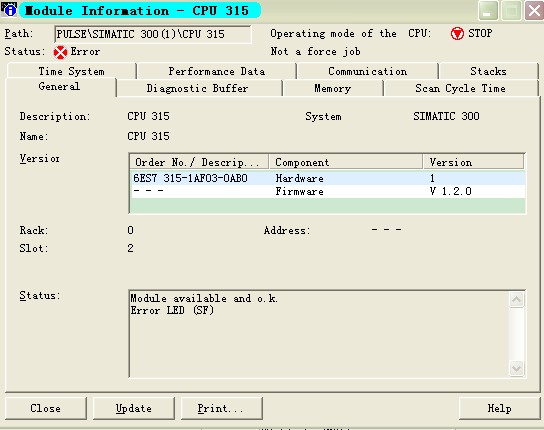

图片说明： 1，硬件诊断结果
佳答案
如果CPU上SF灯亮表示硬件或软件错误，你在打开CPU315的模块属性界面中选择了“General”（汇总），仅可以看到诊断信息为模块（指CPU）可以得到，SF错误；你应该选择“Diagnostic Buffer”诊断缓冲区）子项，然后选择“Save As”(另存为），把硬件诊断信息保存到你的电脑中，再打开可以看到具体的故障原因。仅仅从汇总（General）只能得到一个总的故障指示，很难判断是软件或硬件配置问题。但根据我的经验分析，电气解决问题的思路是把复杂问题搞简单，如果正常运行时CPU上SF灯亮就不是硬件配置问题，而是可能下面问题：把插槽机架上CPU模块和其他信号模块重新插入并紧固一遍，防止模块松动也会产生SF问题；可以把CPU进行复位一下，因为有些情况下，程序执行中发生问题无法执行，可以利用MRES开关把CPU315内部工作存储器内容清除掉，然后把CPU扳到RUN位置，CPU会自动把当前要执行的程序从MMC卡复制到内部工作仓储器中。
总之，如果CPU上SF灯亮肯定是CPU本身的问题，与外部模块是没有关系的，如软件本身或硬件组态错误，如硬件组态选择的CPU模块的订货号和版本号与实际选择的CPU不一致；或者你在完成硬件组态后，没有执行”保存并编译“，首先把硬件组态下载到CPU中，而是仅仅执行”保存“，然后你执行程序下载时就会显示SF灯亮；简单的方法是按照上述诊断缓冲区的内容。如何分析诊断缓冲区内容，请参看下列链接：
https://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=60851&cid=1029
