S7-200与S7-300与MP277如何组成MPI网络通信
刘玉蓉
发布于2014-10-13 17:38
111
0
标签：
在做一个项目，S7-200与S7-300是MPI网络通信，现在正在使用。而S7-300带的站点较多（10个站），与MP277是PROFIBUS通信。现在我想让触摸屏不仅能够设置S7-300的数据和监控，还想让这个触摸屏同时还能设置S7-200的数据和监控，所以想让触摸屏作MPI通信，能够与S7-200和S7-300同时使用。我在MPI网络里组建了网络，但S7-200没有MPI网络，请问各位大师，怎样才能组建一个有触摸屏，S7-200，S7-300的网络。我已经上传了我组建的MPI网络图片。

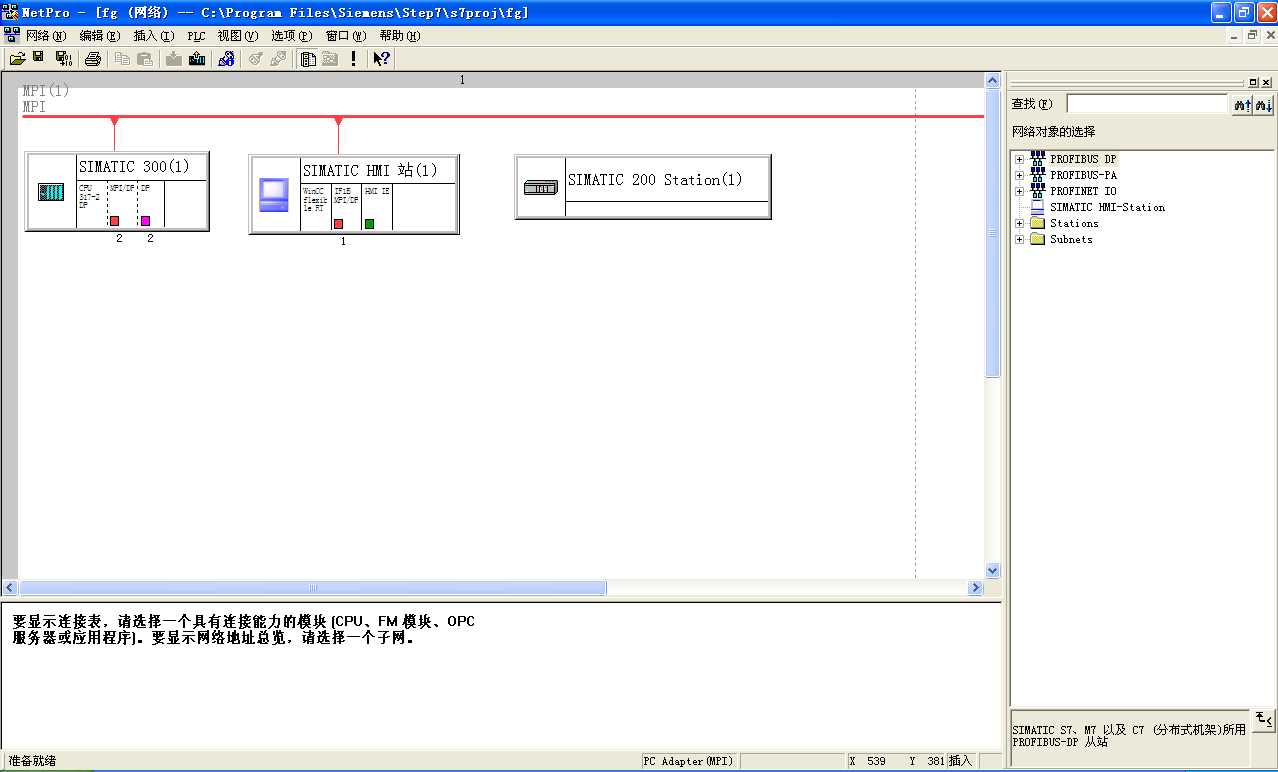

图片说明： 1，如何组建MPI网络
佳答案
MP277直接选用MPI通信，在MP277上建两个连接，对应于两个PLC就行。
