CP 343-1 Lean V2.3的通讯问题


    公司次采用6GK7 343-1CX10-0XE0 V2.2，CP 343-1 Lean V2.3；主要有一下几个问题：
    1、我现在343-1 Lean V2.3已经组态好了，343-1 Lean V2.3 X1P1口接到无线路由器上，德国工程师可以监控，修改程序，我为什么改不了？通过路由器我甚至无法在PLC > Edit Ethernet Nodes搜索到它，请问为什么？
    2、我通过网线直接将笔记本电脑和343-1 Lean V2.3 X1P1连接（设置PG/PC接口， S7-ONLINE -> TCP/IP -> <连接CP343-1的网卡名称>），这时Edit Ethernet Nodes中搜索到了如图所示的CP343-1的地址（STEP 7，菜单：　PLC > Edit Ethernet Nodes, 点Browse, 选中CP343-1的MAC, 点OK），为什么此时我还是无法将PLC里面的程序上传到电脑上？
     3，我如何修改CP343-1的地址？是在硬件配置中更改吗？我打算更改成192.168.0.144
         4，由于我使用的路由器，请问我是否需要在配置选项中选择是否使用路由器呢，我路由器的网关是192.168.0.2，如果我使用路由器，我那个路由器的地址如何填写？

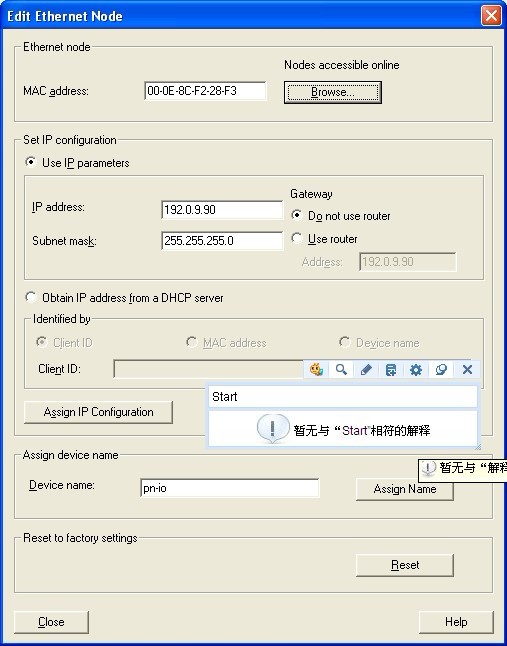

图片说明： 1，Edit Ethernet Nodes

佳答案

如果你无法通过路由器进行修改程序，应该是与你的PG/PC接口设置的TCP/IP属性不正确有关。我们知道两个不同网络中设备需要通过路由器进行访问，CP343-1 Lean支持路由功能。由于你的电脑以太网设定与CP343-1Lean建立的以太网是两个不同的网络中设备，如果要利用你的电脑通过路由器访问对方设备时，对于PC需要增加默认的网关设定：
IP Address：192.168.1.188
Subnet mask: 255.255.255.0
Default gateway: 192.168.1.1
你之所以无法将PLC里面的程序上传到电脑上，可能与你没有正确设定PG/PC接口有关。一般你在以太网模块初次安装使用，如上传程序时，需要进行必要的设置，首先用工业以太网网线把 CP 的 RJ45 接口与 PC 的以太网网卡连接起来。注意如在直接连接的情况下，即网线直接将笔记本电脑和343-1 Lean V2.3 X1P1连接必须使用交叉制作的网线。连线后CPU与计算机的连接都应是接通状态。 按照下列步骤进行设定：
进行正确的硬件组态，并为以太网模块组态IP地址并分配网络，保存编译硬件组态。
设置PG/PC接口，可以设置为TCP/IP (Auto) 指向当前使用的网卡。
通过PLC菜单下的编辑以太网功能进行以太网模块的初始化 ，PLC/  Edit Ethernet Nodes,， 正如你的图片所示，点击Browse，可以访问到一个没有IP地址的以太网模块：
分配IP地址，注意分配的IP地址要与组态的一致，点击“Assign IPconfiguration”（指派IP配置）
操作完成后即可通过以太网下载或上传硬件组态或者程序。以后如果需要修改IP地址，可以在硬件组态内，直接下载修改IP地址后的硬件组态，来实现IP地址的修改。
按照上述设定后，就可用在硬件配置中直接更改成你要求IP地址如192.168.0..1
如果你要使用Router（路由器），需要在你如图所示的Gateway中选择User Router（使用路由器）。如果PLC选择默认的网关地址192.168.0..1，那么在你所示的图中设定的IP地址一样，在Gateway 下的Address中设定与PLC的IP地址一致，即192.168.0..1。
